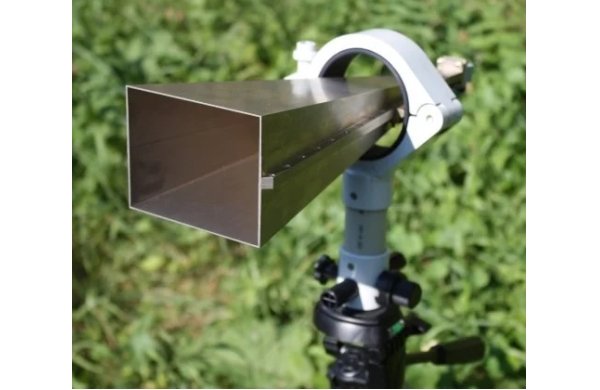

Измерительная рупорная антенна СКАРД-Электроникс П6-131

Артикул: 1-363261

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 18 до 26,5 ГГц.
  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-131 как передающую антенну.



Измерительная рупорная антенна П6-131 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 18 до 26,5 ГГц.  Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 10,67 х 4,32 мм. (стандарт WR42/RG-53/U).  Имеет два базовых варианта комплектации П6-131-1 и П6-131-2, организованными в соответствии с используемыми потребителем типовыми оконечными устройствами.

Рекомендована для метрологических приложений и экспериментальных исследований.

  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-131 как передающую антенну.
  • Может использоваться в системах оценки ЭМС и ПЭМИН.
  • Поставляется с калибровочным сертификатом.

Вариант комплектации П6-131-1  – рекомендован для использования с оконечными приборами имеющими  волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR42/RG-53/U. Комплект включает в себя рупорную антенну П6-131 диапазона 18 -26,5 ГГц, волноводный переход с сечения 10,67х4,32 мм  к сечению 11,0х5,5мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-131-2  – рекомендован для использования с оконечными приборами имеющими  коаксиальный вход SMA или K-типа и обеспечивающих измерения в диапазоне частот 18-26,5 ГГц.  Комплект включает в себя рупорную антенну П6-131 диапазона 18-26,5 ГГц, коаксиально-волноводный переход с сечения 10,67х4,32 мм  на коаксиал К-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.



Технические характеристики антенны П6-131:
Диапазон частот, ГГц от 18 до 26,5
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 18,4
Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2), дБ ± 0,6
КСВН типовое 1,5
Поляризация линейная
Габаритные размеры, мм 105×88×315
Масса 0,39 кг
Диапазон рабочих температур -40 +50 С
