Назначение прибора
Приборы предназначены для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.
Описание средства измерений
Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4п (360°) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.
Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.
Конструкция
Конструктивно измеритель состоит из блока черного шара на штативе и электронного блока, в состав которого входят устройство детектирования сигналов, устройство цифровой обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных и вычисляемых значений. Конструкция измерителей исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован, пломба находится в местах крепления задней крышки электронного блока.
Основные технические характеристики
| Диапазон измерений плотности теплового потока | 10 ÷ 3 500 Вт/м2 |
| Основная абсолютная погрешность измерений плотности теплового потока | ± (2,0 + 0,08·ИВ)* Вт/м2 |
| Время установления рабочего режима, не менее | 15 мин |
* Примечание: ИВ– значение измеряемой величины (облучённости)
Условия эксплуатации прибора
| Температура окружающего воздуха | от -20 до +55 °С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С | 65 % |
| Атмосферное давление | 101,3 кПа |
| Габаритные размеры электронного блока Габаритные размеры блока черного шара (без штатива) |
135 х 70 х 24 мм 400×100(D) мм |
| Масса прибора (не более)(без штатива) | 0,4 кг |
| Два элемента питания типа «АА» | 3 В |
Нормативные документы
1. ГОСТ 8.558–2009. ГСИ. Государственная поверочная схема для средств измерений температуры
2. Федеральный закон Российской Федерации № 426-н «О специальной оценке условий труда» от 28.12.2013
3. Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы СанПиН2.2.4.548-96
Область применения прибора
Выполнение работ по обеспечению безопасных условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н « О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н, ISO – 7726:1998, ГОСТ 8.106-2001.
Комплектация:

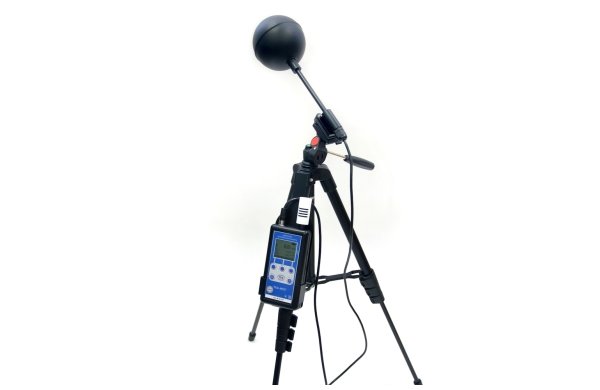

- Измеритель тепловой облучённости «ТКА-ИТО»
- Элемент питания типа «АА» (2 шт)
- Штатив-трипод напольный высотой h=1,3 м
- Руководство по эксплуатации
- Методика поверки МП 2411-0105-2014
- Паспорт
- Сумка для прибора
- Транспортная тара
Существенные преимущества перед аналогами
Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 3600, обладает расширенным диапазоном измерений до 3500 Вт/м2, имеет повышенное быстродействие, благодаря оригинальной конструкции ЧШ, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.
Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Специализированные высокоточные приборы для измерения теплового облучения можно купить только в специализированных магазинах, и наша организация - одна из таких компаний. «ТКА-ИТО» – профессиональное устройство, которое способно за короткий срок рассчитать и вывести на дисплей показатели облучения в тепловом спектре. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания. В цену прибора для измерения теплового излучения входит поверка с метрологическими нормами, а интервал между поверками равен 24 месяцам. Отличное качество сборки и привлекательная цена – также немаловажные достоинства, которые делают этот измеритель настолько популярным в своем классе.
