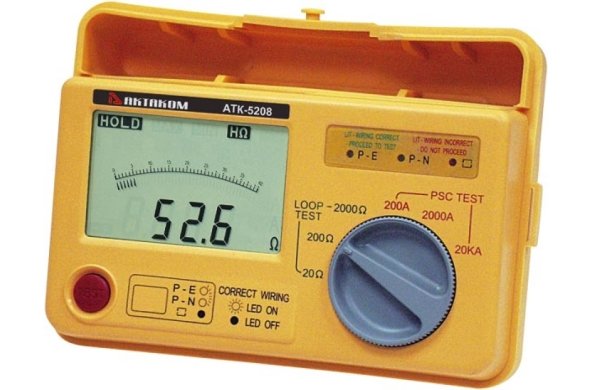

Измеритель сопротивления цепи фаза-нуль AKTAKOM АТК-5208
Прибор предназначен для работы только с одной фазой (напряжение 230 В ±10% переменного тока): одна фаза относительно земли или одна фаза относительно нейтрали.
Основные характеристики |
Три неоновых индикатора показывают состояние подключения |
Непосредственное считывание значений тока возможного короткого замыкания |
Функция измерения безопасного напряжения |
Прочный корпус защищает прибор от суровых условий окружающей среды |
Технические характеристики | |
Номинальное напряжение | 230 В ± 10% с частотой 50 Гц |
Диапазон измерения тока короткого замыкания | 200 А…20 кА |
Погрешность | ±2 % + 2 единицы |
Диапазон измерения сопротивления петли «Фаза-Нуль» | 0,1 Ом…2 кОм |
Погрешность при измерении сопротивления | ±2 % + 3 единицы в диапазоне 1…20 Ом |
Дисплей | 3½ цифры |
Условия эксплуатации | 0 °С -40 °С, относ. влажность max 85% |
Условия хранения | -5 °С - 60 °С, относ. влажность max 85% |
Погрешность при измерении сети питания | ±2% + 2 единицы |
Погрешность при измерении петли импеданса | ±2% + 3 единицы в диапазоне от 1 до 20 Ом |
Защита | керамический предохранитель HRC |
Испытательный ток | 25 А (при сопротивлении 20 Ом) |
Экран | большой экран на жидких кристаллах с разрешением 3½ цифры |
Время проведения испытания | 2 полуцикла переменного тока (20 мс) |
Удержание показаний при отключении от сети | около 1 с |
Выход за рамки выбранного диапазона | на экране отображается «ОL» |
Превышение по температуре | высвечивается на экране |
Общие размеры | 180 х 130 х 70 мм |
Габаритные размеры | 180×30×70 мм |
Масса вместе с батареей | 800 г |
Стандартная комплектация
• прибор • измерительные щупы • руководство по эксплуатации • габаритные размеры в упаковочной таре 200х90х200, вес 0,43 кг. |
Дополнительная комплектация
• Универсальный набор АСА-2907 для работы с разными типами мультиметров и токовыми клещами • Измерительный кабель PTL904-1 • Измерительный кабель PTL904-2 • Измерительный кабель PTL904-3 • Измерительный кабель PTL904-4 • Измерительный кабель PTL904-5 • Измерительный кабель PTL907-1 • Измерительный кабель PTL907-2 • Измерительный кабель PTL908-1 • Измерительный кабель PTL908-2 • Измерительный кабель PTL908-3 • Зажим типа крокодил АСА-2106 • Зажим типа крокодил PTL909-5 • Вилка-адаптер АСА-2308 • Магнитный адаптер АСА-2207 • Минищуп АСА-2364 • Гнездо-адаптер АСА-2104 • Кейс герметичный 37-1 • Подробный каталог "Элементы приборных устройств" |
