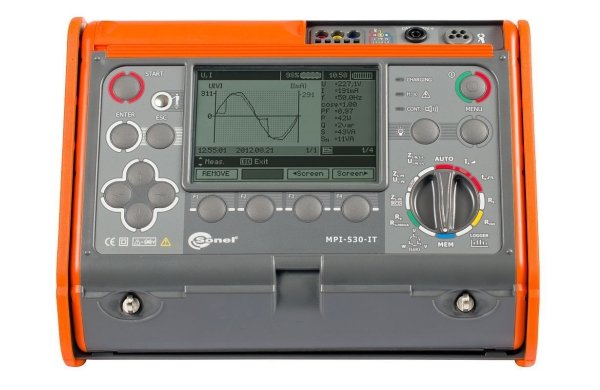

Измеритель параметров электробезопасности электроустановок Sonel MPI-520 купить по низким ценам в интернет-магазине, характеристики, описание

Основные характеристики:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

действующего значения фазного и междуфазного напряжения переменного тока;
частоты переменного тока
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
силы тока отключения УЗО для дифференциального постоянного тока;
времени отключения сети при срабатывании УЗО;
сопротивления защитного заземления;
напряжения прикосновения относительно номинального дифференциального тока;
напряжения переменного тока помех;
сопротивления заземляющего устройства по 3-х полюсному методу;
сопротивления защитных проводников;
электрического сопротивления малым током;
сопротивления электроизоляции.

Для вычисления:

активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

последовательности чередования фаз и перекоса фаз по напряжению.

Для регистрации:

переменного тока и напряжения;
частоты;
мощности: полной, активной и реактивной, а также коэффициента мощности.

Для запоминания и передачи в компьютер:

данных измерений и вычислений;

Назначение и область применения:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Гарантия: 36 месяцев

Номер в Госреестре: 44170-10

Класс защиты: IV 300В (III 600 В) согласно PN-EN 61010-1, IP54

Температурный диапазон: 0...+50 °C

Габариты ШxВxГ: 288×223×75 мм

Масса: около 2,2 кг

Индекс: WMRUMPI520

Основные технические характеристики MPI-520

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная *)
0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100…999 мА	1 мА	± (5% I +5 е.м.р.)
1,00…9,99 A	0,01 A
10,0…99,9 A	0,1 A
100…400 A	1 A

Номинальная частота сети f_n: 50 Гц, 60 Гц

*) - Погрешность клещей учитывается отдельно

Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Погрешность основная *)
0,00…99,9	0,1	± (7% S + 3 е.м.р.)
100…999	1	± (7% S + 3 е.м.р.)
1,00…9,99 к	0,01 к	± (7% S + 5 е.м.р.)
10,0 к…99,9 к	0,1 к
100 к…200 к	1 к

Диапазон напряжения: 0…500 В;
Диапазон тока: 0…400 A;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Число фаз измеряемой цепи: 1;
Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);

*) U: 50…500 В, I: 10 мA…400 A;
Погрешность токоизмерительных клещей учитывается отдельно.

Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

Измерение полного сопротивления петли Z_s
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение работы U_nL-N / U_nL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений: 95 ... 270 В (для Z_L-PE и Z_L-n) или 95 ... 440 В (для Z_L-L )
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток (для 415 В): 41,5 А (10 мс);

Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 5 е.м.р.) от Z_s

Расчет и отображение для Z_s< 20 Ом

Измерение ожидаемого тока короткого замыкания I _k

Диапазон	Разрешение	Основная погрешность
0,055…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Z_s+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
Номинальное рабочее напряжение U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 95…270 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)

Расчет и отображение для величины Z_s< 20 Ом

Показания тока короткого замыкания I_к

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение работы U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 95…270 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения t_A УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)^*
	1 I_Δn	0..300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)

Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*I_Δn	0..15% U_B

Измерение тока отключения I_A для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	12,0..30,0 мA	0,1 мA	0,35 × I_Δn..1,4 × I_Δn	±10 % I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения ………………………….. макс. 3200 мс.

Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA

Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ............................... макс. 5040 мс

Измерение сопротивления заземляющего устройства ( R_E)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

Диапазон	Разрешение	Основная погрешность
0,00…9,99 Ом	0,01 Ом	± (2% R_E+ 4 е.м.р.)
10,0…99,9 Ом	0,1 Ом	± (2% R_E+ 3 е.м.р.)
100…999 Ом	1 Ом
1,0…1,99 кОм	0,01 кОм

Измерительное напряжение: 25 В или 50 В RMS;
Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для f_n=50 Гц) и 150 Гц (для f_n=60 Гц);
Блокирование измерения при напряжении помех U_N>24 В
Максимальное напряжение помех (измерение) U_Nmax=100 В
Максимальное сопротивление вспомогательных зондов: 50 кОм

Измерение сопротивления вспомогательных зондов R_H, R_S

Диапазон	Разрешение	Основная погрешность
000…999 Ом	1 Ом	± (5% (R_S+R_E+R_H) + 3 е.м.р.)
1,00…9,99 кОм	0,01 кОм
10,0…50,0 кОм	0,1 кОм

Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм

Диапазон отображения	Разрешение	Основная погрешность
0..100 В	1 В	± (2% U + 3 е.м.р.)

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проаодников;
Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 8 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для U_N = 50 В: 50 кОм...250 МОм
- для U_N = 100 В: 100 кОм...500 МОм
- для U_N = 250 В: 250 кОм...1 ГОм
- для U_N = 500 В: 500 кОм...2 ГОм
- для U_N = 1000 В: 1 МОм...3 ГОм

Диапазон отображения для U_n= 50В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.) [± (5% R_ISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…250 MОм	1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для U_n= 100В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.) [± (5% R_ISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…500 MОм	1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для U_n= 250В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.) [± (5% R_ISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для U_n= 500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.) [± (5% R_ISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.) [± (5% R_ISO+ 8 е.м.р.)]*

* - для адаптеров WS-03 и WS-04

Диапазон отображения для U_n= 1000В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.)

Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед началом измерения;
Разряд емкости измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне: 0..440 В;
Измерительный ток < 2 мА.

Последовательность фаз

Указания последовательности фаз: прямая, обратная;
Диапазон напряжений сети U_L-L: 95…500 В (45…65 Гц);
Отображение величины межфазных напряжений.

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения	-20…+70°C
Температура рабочая	0…+50°C
Время до самовыключения	120 секунд
Количество измерений Z, R_E или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 57500 результатов
Интерфейс	USB

Стандартная комплектация:

	Количество	Индекс
Аккумуляторная батарея NiMH SONEL-07 4,8V	1	WAAKU07
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	1	WAADAWS03
Адаптер автомобильный (12В)	1	WAPRZLAD12SAM
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1	WAZASZ7
Зонд измерительный для забивки в грунт 30 см	2	WASONG30
Зонд острый с разъемом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъемом «банан» желтый	1	WASONYEOGB1
Зонд острый с разъемом «банан» красный	1	WASONREOGB1
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой	1	WAPRZLAD230
Комплект ремней «Свободные руки»	1	WAPOZSZEKRU
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Провод измерительный 25 м на катушке с разъемами «банан» красный	1	WAPRZ025REBBSZ
Провод измерительный 50 м на катушке с разъемами «банан» желтый	1	WAPRZ050YEBBSZ
Футляр L2	1	WAFUTL2

Дополнительная комплектация:

	Индекс
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07
Адаптер AutoISO-1000C	WAADAAISO10C
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	WAADATWR1J
Беспроводной интерфейс OR-1 (USB)	WAADAUSBOR1
Зажим «Крокодил» изолированный голубой K02	WAKROBU20K02
Зажим специальный типа «струбцина» с разъемом «банан»	WAZACIMA1
Зонд измерительный для забивки в грунт 80 см	WASONG80
Клещи измерительные C-3	WACEGC3OKR
Отсек для батареек LR14	WAPOJ1
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный	WAPRZ020REBB
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	WAPRZ025BUBBSZ
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
Соединитель электрический - адаптер AC-16	WAADAAC16
Соединитель электрический-адаптер AGT-16C	WAADAAGT16C
Соединитель электрический-адаптер AGT-16P	WAADAAGT16P
Соединитель электрический-адаптер AGT-16T	WAADAAGT16T
Соединитель электрический-адаптер AGT-32C	WAADAAGT32C
Соединитель электрический-адаптер AGT-32P	WAADAAGT32P
Соединитель электрический-адаптер AGT-32T	WAADAAGT32T
Соединитель электрический-адаптер AGT-63P	WAADAAGT63P
Футляр для двух зондов 80 см	WAFUTL3

Наименование	Цена	Кол-во	Стоимость	Удалить
Ваша корзина пока пуста. Вы можете добавить в нее товар, кликнув по иконке "Купить" возле каждого товара. Чтобы добавить еще единицу товара, кликните по иконке повторно либо перейдите в корзину и отредактируйте количество товара.
