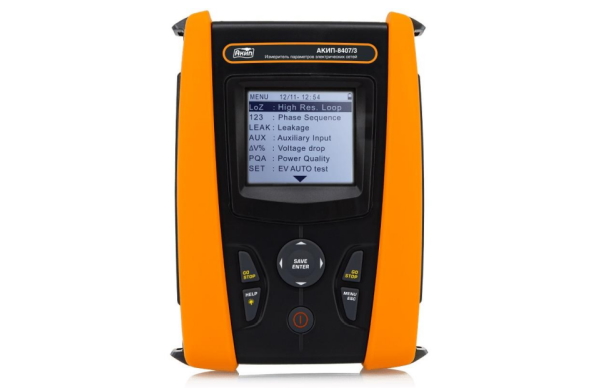

Измерители АКИП-8407-серии представляют собой многофункциональные электротестеры с защитой входа от перегрузки категория IV ~300 Вф-з (макс. ~415 Вф-ф между измерительными гнёздами). Функциональная насыщенность приборов и их технические характеристики позволяют проводить быстрое тестирование широкого перечня нормированных параметров безопасности однофазных (1Ф) и трёхфазных (3Ф) электросетей:
- Сопротивление изоляции Riso до 2 ГОм (макс. разрешение 0,01 МОм).
- УЗО (А, АС, B): номинал откл. тока I∆N (6 мА…1000 мА) и время отключения 1…999 мс (разрешение 1 мс).
- Полное сопротивление цепи / петли в диапазоне 0,01… 1999 Ом и вычисление ожидаемого тока КЗ (до 41,5 кА).
- Сопротивление низкоомных цепей от 0,01 Ом,
- Измерение тока утечки от 1 мА (опционально для АКИП-8407/3).
Новинки имеют следующие улучшения и новации по сравнению с сопоставимой по функциональности линейкой тестеров АКИП-8401, АКИП-8402:
- Графический ч/б, высококонтрастный дисплей по технологии COG (Chip-on-Glass, 320х240).
- Увеличен рейтинг измерительного входа: кат. IV ~300 В ф-з (ранее кат. III 240 Вф-з)
- Измеряемые УЗО дополнены исполнением «B», срабатывающего на утечку перем. или пост. пульсирующего тока - кроме АКИП-8407/1 (ранее типы - A, AC/General, Selective)
- Для теста УЗО предусмотрен новый номинал тока ∆IN =6мА (ранее от 10 мА)
- Увеличен объем внутренней памяти для записи - 999 тестов/ 3 уровня (ранее 500 ячеек)
Особенности
- Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА)
- Измерение диэлектрической абсорбции и поляризационного индекса
- Измерение параметров УЗО (АС, А, B - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
- Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
- Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции)
- Определение правильности подключения и последовательности чередования фаз (индикация)
- Измерение токов утечки (с внешним т/преобразователем -опция)
- Режим «Power»: измерение в однофазных сетях: переменного тока и напряжения (TRMS), активной/ реактивной/ полной мощности, коэфф. мощности, гармоник тока и напряжения, отклонения частоты (c опцией HT96U)
- Измерение параметров окружающей среды - температуры, влажности, освещенности (опция)
- Внутренняя память (999 тестов)
- ЖК-дисплей, батарейное питание, автовыключение, справочное меню
- Оптический USB интерфейс (опционально: ПО для анализа + кабель)
- Исполнение с двойной изоляцией корпуса (класс 2)
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ИЗМЕРЕНИЕ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ ПРОВОДНИКОВ (PRE) |
Макс. напряжение теста (авто, R+Time, R-Time)* |
От 4 до 24 В, постоянное (без нагрузки) |
|
Тестовый ток |
> 0,2 А, постоянный (сопротивление < 5 Ом) |
|
|
Разрешение |
1 мА |
|
|
Диапазон измерений |
0,01…9,99 Ом / 10,0…99,9 Ом / 100…1999 Ом |
|
|
Разрешение |
0,01 Ом / 0,1 Ом / 1 Ом |
|
|
Погрешность измерения |
± (5,0 % + 3 ед.сч.) |
|
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ (MΩ) |
Тестовое напряжение Uтест (пост.) |
50 В /100 В /250 В / 500 В / 1000 В |
|
Диапазон измерений (МОм) |
0,01…1999 (до 4 поддиапазонов в зависимости от Uтеста) |
|
|
Макс. разрешение (МОм) |
0,01 |
|
|
Погрешность измерения |
От 2 % до 5 % - в зависимости от поддиапазона |
|
|
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО (RCD) |
Типы УЗО |
AC, A (обычные и селективные) и B |
|
Диапазон напряжения P-PE, P-N |
100…265 В УЗО типа А, АС и В (I∆N = ≤ 100 мА) |
|
|
Диапазон напряжения N-PE |
˂ 10 В |
|
|
Начальный ток I∆N |
6-10-30-100-300-500-650-1000 мА |
|
|
Частота |
50/60 Гц ±5% |
|
|
Разрешение |
1 мс |
|
|
Погрешность измерения |
± (2 % + 2 ед. счета) |
|
|
ИЗМЕРЕНИЕ ОТКЛЮЧАЮЩЕГО ТОКА УЗО |
Тип А, АС, В |
6мА и 10 мА - (0,5-2) х I∆N погрешность -0%, +10% I∆N 30…300 мА - (0,5-2) х I∆N погрешность -0%, +5% I∆N |
|
Тип А, АС |
500…650 мА – (0,5-2) х I∆N погрешность -0%, +5% I∆N |
|
|
Разрешение |
0,1 х I |
|
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ (Uс) |
Диапазон измерений |
25 В или 50 В |
|
Разрешение |
0,1 В |
|
|
Погрешность измерения |
-0…+ (5,0 % +3 В.) |
|
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ / ПЕТЛИ (LOOP) |
Диапазон измерений |
0,01 … 19,99 Ом / 20 …199,9 Ом |
|
Разрешение |
0,01 Ом / 0,1 Ом |
|
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ ШИНЫ «ЗЕМЛЯ» (без отключения УЗО) |
Номинальный ток УЗО |
6, 10, 30 и более мА |
|
|
Тестовое напряжение |
100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂ 10 В (нейтраль -земля) |
||
|
Диапазон измерений |
0,05… 9,99 Ом / 10…99,9 Ом / 100…1999 Ом |
||
|
2 ПРОВОДА |
|||
|
Разрешение |
0,01 Ом / 0,1 Ом / 1 Ом |
||
|
(без нейтрали) |
|||
|
Погрешность |
± (5,0 % +30 Ом) на УЗО 6 и 10мА; |
||
|
|
± (5,0 % +8 ед.сч.) на УЗО c откл. током ≥ 30 мА |
||
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ ШИНЫ «ЗЕМЛЯ» (без отключения УЗО) |
Номинальный ток УЗО |
6, 10, 30 и более мА |
|
|
Тестовое напряжение |
100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂ 10 В (нейтраль -земля) |
||
|
Диапазон измерений |
0,05… 9,99 Ом / 10…199,9 Ом |
||
|
3 ПРОВОДА |
|||
|
Разрешение |
0,01 Ом / 0,1 Ом |
||
|
(с нейтралью) |
|||
|
Погрешность |
± (5,0 % +30 Ом) на УЗО 6 и 10мА; |
||
|
|
± (5,0 % +8 ед.сч.) на УЗО 30 и больше |
||
|
ЧЕРЕДОВАНИЕ ФАЗ (1-2-3) |
Диапазон |
100 В … 265 В |
|
|
Индикация |
«123»/ «213» / «11-» |
||
|
ИЗМЕРЕНИЕ ТОКА УТЕЧКИ (опция HT 96U) |
Диапазон |
1 мА … 1200 А |
|
|
Разрешение |
1 мА |
||
|
Погрешность |
± (1,0 % +2 ед.сч.) |
||
|
ИЗМЕРЕНИЕ ТОКА |
Диапазон измерений |
0,…0,9 мА / 1…999 мА |
|
|
КОРОТКОГО |
|||
|
Разрешение |
0,1 мА / 1 мА |
||
|
ЗАМЫКАНИЯ |
|||
|
Погрешность |
± (5,0 % +1 ед.сч.) / ± (5,0 % +3 ед.сч.) |
||
|
(IT) |
|||
|
ИЗМЕРЕНИЕ |
Диапазон измерений |
15 В …460 В |
|
|
ПЕРЕМЕННОГО |
|||
|
Разрешение |
0,1 В |
||
|
НАПРЯЖЕНИЯ |
|||
|
Погрешность |
± (3,0 % + 2 ед.сч.) |
||
|
(U TRMS) |
|||
|
ИЗМЕРЕНИЕ |
Диапазон измерений |
47,0 … .63,0 Гц |
|
|
ЧАСТОТЫ |
Разрешение |
0,01 Гц |
|
|
НАПРЯЖЕНИЯ |
|||
|
Погрешность |
± (2 % + 2 ед.сч.) |
||
|
(HZ) |
|||
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
Монохромный ЖК- экран, 73х65мм (320х240 точек) с подсветкой |
|
|
Условия эксплуатации |
0 °С … 40 °С; |
отн. Влажность < 80 % |
|
|
Объем памяти |
999 тестов |
||
|
Напряжение питания |
1,5 В х 6 (тип АА) (в комплект не входят) |
||
|
Ресурс батарей |
Не менее 600 тестов |
||
|
Исполнение |
МЭК 61010, МЭК 61326, МЭК 61557, кат. IV ~300 В (ф-з)/ ~415 В (ф-ф), двойная изоляция |
||
|
Габаритные размеры, масса |
225 х 165 х 75 мм, 1,2 кг |
||
|
Опции |
ПО TOPVIEW 2006 + оптический USB кабель, пробник PR400 для удаленного запуска теста |
||
* Примечание: Измерение двунаправленным током (разнополярными импульсами заданной длительности R+/R-) устраняет влияние внутренних напряжений и электротермических сил (потенциалов).
|
Функции и режимы тестирования |
АКИП-8407/1 |
АКИП-8407/2 |
АКИП-8407/3 |
|
Измеритель параметров электросетей |
|||
|
Функция «Автоизмерение»/ последов из 3 тестов (AUTO) |
+ |
+ |
+ |
|
Низкоомные цепи / непрерывность цепи (≥ 200мА, RPE) |
+ |
+ |
+ |
|
Сопротивление изоляции до 2 ГОм (MΩ) |
+ |
+ |
+ |
|
Время, ток отключения УЗО, Uконт (RCD) |
+ (А, АС) |
+ (А, АС, B) |
+ (А, АС,В) |
|
Общее R цепи заземления без откл. УЗО (Ra) |
+ |
+ |
+ |
|
Полное сопротивление цепи/ петли/ ток КЗ (LOOP) |
+ |
+ |
+ |
|
Сопротивление цепи/ петли с разреш. 0,1 мОм ( LoZ)* |
+ |
+ |
+ |
|
Сопротивление защитных проводников током >10А (LoΩ)* |
нет |
+ |
+ |
|
Порядок чередования фаз (1-2-3) |
+ |
+ |
+ |
|
Измеритель параметров нагрузки (ЭУ) |
|||
|
Напряжение/ частота/TRMS, V Hz (DMM) |
+ |
+ |
+ |
|
Падение напряжения (в %) как потери в сетях (ΔV%) |
+ |
+ |
+ |
|
Дополнительные функции (опционально)* |
|||
|
Ток/ мощность, гармоники, PF/cosᵩ в 1Ф сетях (PQA) |
- |
- |
+ |
|
Ток утечки (LEAK) |
- |
- |
+ |
|
Тест параметров зарядных станций э/мобилей (EVSE) |
- |
- |
+ |
|
Температура, влажн., освещенность (AUX) |
- |
- |
+ |
|
* - только с использованием внешних преобразователей и соотв. изм. аксессуаров (опции) |
|||
