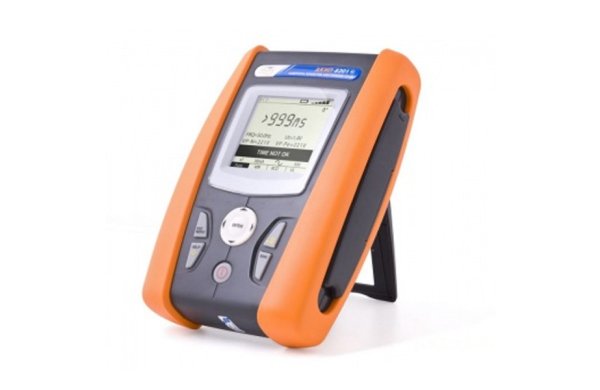

Измеритель параметров электрических сетей АКИП-8201 • Измерение параметров УЗО (АС, А - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (АКИП-8201) • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ (до 41,5 кА) • Определение правильности подключения и порядка чередования фаз • ЖК-дисплей, батарейное питание, автовыключение, справочное меню • Интерфейс USB оптический, внутренняя память (500 тестов) • Сумка - кейс для хранения и транспортировки • Исполнение с двойной изоляцией корпуса (класс 2) • В комплекте необходимые измерительные аксессуары |
Технические данные | |||
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО | Тестовый ток | 10-30-100-300-500 мА | |
Время отключения (мс) и начальное значение дифф. тока (? I) |
1…999 тестовый ток 1/2 I?N, I?N | ||
АС-(общего типа) 1…200 тестовый ток 2 I?N 1…50 тестовый ток 5 I?N |
А-(селективного типа) 1…250 тестовый ток 2 I?N 1…160 тестовый ток 2 I?N |
||
Разрешение | 1 мс | ||
Погрешность измерения | ± (2 % + 2 ед. счета) | ||
ИЗМЕРЕНИЕ ОТКЛЮЧАЮЩЕГО ТОКА УЗО | Измерение тока (до 10мА) | (0,5-1,4) х I | (0,5-2) х I |
Измерение тока (> 10мА) | (0,5-1,4) х I | (0,5-2) х I | |
Разрешение | 0,1 х I | ||
Погрешность измерения | нижняя граница допуска: - 0 %; верхняя граница: + 5% | ||
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ (UП) |
Диапазон измерений | 0 … 2 х Uп (Uп = от 25 В до 50 В) | |
Разрешение | 0,1 В | ||
Погрешность измерения | ± (5,0 % +3 ед.сч.) | ||
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ / ПЕТЛИ | Диапазон измерений | 0,01 … 9,99 Ом / 10 …199,9 Ом | |
Разрешение | 0,01 Ом / 0,1 Ом | ||
Погрешность | ± (5,0 % +3 ед.сч.) | ||
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ ПЕТЛИ «ФАЗА - ЗЕМЛЯ» |
Диапазон измерений | 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом | |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
Погрешность | ± (5,0 % +3 ед.сч.) | ||
ИЗМЕРЕНИЕ ОБЩЕГО СОПРОТИВЛЕНИЯ ШИНЫ «ЗЕМЛЯ» |
Диапазон измерений | 0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом | |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
Погрешность | ± (5,0 % +1 Ом) в диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом; ± (5,0 % +10 ед.сч.) в на диапазонах 1…1999 Ом |
||
Тестовый ток | 15мА (без отключения УЗО) | ||
ЧЕРЕДОВАНИЕ ФАЗ | Диапазон | 100 В … 460 В | |
Индикация | «123»/ «213» / «11-» | ||
ОБЩИЕ ДАННЫЕ | Дисплей | ЖК-индикатор, экран 65 мм х 65 мм, монохромный | |
Условия эксплуатации | 0 °С … 40 °С отн. влажность < 80 % | ||
Объем памяти | 500 тестов | ||
Напряжение питания | 1,5 В х 6 (тип АА) (в комплект не входят) | ||
Ресурс батарей | Не менее 600 тестов | ||
Исполнение | МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция |
||
Размеры | 240 х 160 х 70 мм | ||
Вес | 1,2 кг | ||
Комплект поставки | 3-х пр. кабель с евро-вилкой, сумка для транспортировки, руководство по эксплуатации |
||
Опции | Программное обеспечение TOPVIEW2006 + опт. USB кабель, пробник PR400 для удаленного запуска теста, изм. набор UNIVERSALKIT (3 кабеля, 3 зажима «крокодил», 1 тестовый щуп) |
