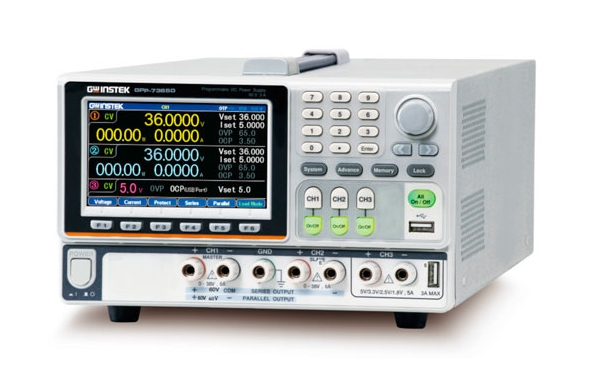

Источник питания GW Instek GPP-73650

Описание

Источник питания GPP-73650 имеет 3-х канальное исполнение, выходное напряжение 36 В и ток до 5 А, обеспечивает высокое разрешение регулировки выходных параметров (0,1 мВ; 0,1 мА). Третий дополнительный нерегулируемый канал имеет фиксированные номиналы напряжения 1,8 В/ 2,5 В/ 3,3 В/ 5 В (ток до 5 A), на переднюю панель также добавлен выход USB (5 В/3 А). Предусмотрен режим автотрекинга внутренних каналов Канал 1/Канал 2 в функции «Ведущий/Ведомый» (последовательно/параллельно). С учетом этой функциональной возможности максимальное Uвых достигает 72 В, сила тока до 10 А в зависимости от выбранной схемы объединения. При этом максимальная выходная мощность (Канал 1 + Канал 2) отдаваемая от источника питания для одного потребителя составляет 385 Вт.

Модель GPP-73650 имеет функциональность «2 в 1»: каждый из основных каналов Канал 1/Канал 2 может функционировать в режиме выдачи напряжения и тока в нагрузку («Источник») или работать в режиме поглощения мощности до 50 Вт с поддержкой CV, CC, CR («Нагрузка»). Такое решение позволяет источнику питания одновременно на одном из каналов выдавать напряжение питания, а на другом канале отбирать мощность как электронная программируемая нагрузка. Такое совмещение функций при тестировании электронных изделий с батарейным питанием позволяет одним устройством реализовать процесс заряда и эмулирование разряда аккумулятора.

Особенности

• число выходов: 3;
• мощность 385 Вт;
• нестабильность от 0,01 %; пульсации 350 мкВ среднеквадратичного значения, 2 мА среднеквадратичного значения;
• максимальное разрешение (программное): 1 мВ; 0,1 мА;
• дискретность индикации: 0,1 мВ; 0,1 мА;
• режимы стабилизации тока напряжения, сопротивления;
• функция поглощения мощности до 50 Вт (CV, CC, CR -): режим программируемой электронной нагрузки/ Load;
• последовательное и параллельное соединение первого и второго канала; автотрекинг; 2-х полярный выход;
• память для записи последовательностей, задержек, настроек регистратора;
• встроенные 8 шаблонов выходного сигнала;
• аналоговое управление включения выхода (I/O);
• защита от перегрузки и переполюсовки, перегрева;
• индивидуальные клавиши электронного отключения выхода;
• цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
• малошумящий вентилятор охлаждения с терморегулировкой;
• интерфейсы: LAN, USB, RS-232 (стандартно);
• опция GRA-437: комплект для монтажа в 19'' стойку, высота 3U.

Питание нагрузки и одновременное рассеяние мощности

С помощью источника GPP-73650 можно имитировать процессы энергопотребления портативного электронного устройства (ИУ) и в то же время заряжать его батарею питания.

Сценарий тестового приложения

Согласно номинального уровня электропитания эмулируемого электронного устройства задайте ток нагрузки для канала 2, а на канал 1 источника установить выходное напряжение и выходной ток для заряда батареи в соответствии с её спецификациями. Источник GPP-73650 позволяет просто реализовать сценарии тестов зарядки и разрядки без необходимости использовать электронную нагрузку на месте испытаний или отладки ИУ. Это позволяет выполнить такой тест на ограниченном пространстве рабочего места, а также снизить финансовые затраты на организацию таких испытаний.

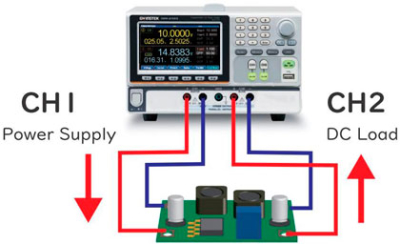

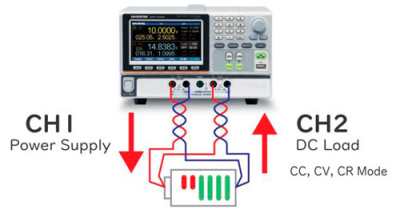

Схема подключения к GPP-73650 для тестирования ИУ (одновременная зарядка и разряд батареи)

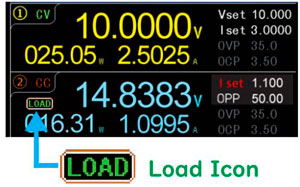

Пользователь имеет возможность редактировать параметры в режиме выдачи выходной последовательности (функция Sequential Output) согласно требований теста с целью генерации на выходе источника канала 1 требуемого профиля выходного напряжения для питания ИУ. При этом минимально доступный интервал времени для редактирования составляет 1 секунду. В соответствии с характеристиками ИУ необходимо в канал 2 (используемом как нагрузка – иконка «Load») установить требуемый ток нагрузки для отбора электрической мощности. Пример отображения на экране на рисунке ниже.

На рисунке ниже приведен пример источника GPP-73650 в режиме одновременной активации функций «Питание» и «Нагрузка» для теста преобразователя постоянного напряжения (DC-DC Converter test).
