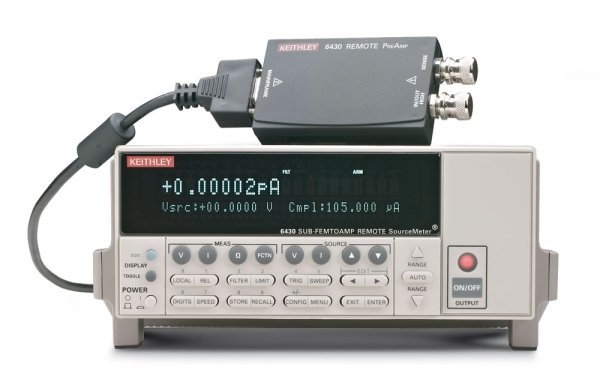

Источник/Измеритель KEITHLEY SourceMeter® 6430 представляет собой комбинацию прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром (6 ½ разряда), имеющим высокую стабильность и высокий класс точности. Модель 6430 снабжена сверхточным двунаправленным дистанционным предусилителем (PreAmP) соединенного с базовым комплексом через 2-х метровый кабель. Отличительной особенностью источника/Измерителя KEITHLEY SourceMeter® 6430 является работа в режиме измерения и генерации тока в диапазоне до 1 пА и измерение сопротивления в диапазоне свыше 20 ТОм.
Особенности:
- 4-квадрантная рабочая область
- максимальная мощность в режиме источника – 2,2 Вт
- высокая скорость считывания (>2000 счит./сек) во внутреннюю память
- функция Pass/Fail
- разрешение 6 ½ разряда
- уровень шумов: 0,4 фА (пик-пик)
- входной импеданс – 1016 Ом
Режим измерения
Точность измерения напряжения (4-х проводная схема)
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) | Входной импеданс |
|---|---|---|---|
| 200.000 мВ | 1 мкВ | 0,012% + 350 мкВ | > 1016 Ом |
| 2.00000 В | 10 мкВ | 0,012% + 350 мкВ | > 1016 Ом |
| 20.0000 В | 100 мкВ | 0,015% + 1,5 мВ | > 1016 Ом |
| 200.000 В | 1 мВ | 0,015% + 10 мВ | > 1016 Ом |
Точность измерения тока (2-х или 4-х проводная схема)
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) | Напряжения нагрузки |
|---|---|---|---|
| 1.00000 пА | 10 аА | 1,0% + 7 фА | < 1 мВ |
| 10.0000 пА | 100 аА | 0,5% + 7 фА | < 1 мВ |
| 100.000 пА | 1 фА | 0,15% + 30 фА | < 1 мВ |
| 1.00000 нА | 10 фА | 0,05% + 200 фА | < 1 мВ |
| 10.0000 нА | 100 фА | 0,05% + 2 пА | < 1 мВ |
| 100.000 нА | 1 пА | 0,05% + 20 пА | < 1 мВ |
| 1.00000 мкА | 10 пА | 0,05% + 300 пА | < 1 мВ |
| 10.0000 мкА | 100 пА | 0,05% + 2 нА | < 1 мВ |
| 100.000 мкА | 1 нА | 0,025% + 6 нА | < 1 мВ |
| 1.00000 мА | 10 нА | 0,027% + 60 нА | < 1 мВ |
| 10.0000 мА | 100 нА | 0,035% + 600 нА | < 1 мВ |
| 100.000 мА | 1 мкА | 0,055% + 6 мкА | < 1 мВ |
Точность измерения сопротивления (4-х проводная схема с предусилителем)
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом) |
Тестовый ток |
| 1 мкОм - | |||
| 20.0000 Ом | 100 мкОм | 0,098% + 0,003 Ом | 100 мА |
| 200.000 Ом | 1 мОм | 0,077% + 0,03 Ом | 10 мА |
| 2.00000 кОм | 10 мОм | 0,066% + 0,3 Ом | 1 мА |
| 20.0000 кОм | 100 мОм | 0,063% + 3 Ом | 100 мкА |
| 200.000 кОм | 1 Ом | 0,082% + 30 Ом | 10 мкА |
| 2.00000 МОм | 10 Ом | 0,082% + 300 Ом | 1 мкА |
| 20.0000 МОм | 100 Ом | 0,085% + 1 кОм | 1 мкА |
| 200.000 МОм | 1 кОм | 0,085% + 10 кОм | 100 нА |
| 2.00000 ГОм | 10 кОм | 0,085% + 100 кОм | 10 нА |
| 20.0000 ГОм | 100 кОм | 0,085% + 1 МОм | 1 нА |
| 200.000 ГОм | 1 МОм | 0,205% + 10 МОм | 100 пА |
| 2.00000 ТОм | 10 МОм | 0,822% + 100 МОм | 10 пА |
| 20.0000 ТОм | 100 МОм | 2,06% + 1 ГОм | 1 пА |
| >20.0000 ТОм | - | - |
Скорость системы в режиме измерения
(Частота 60 Гц (50 Гц), счит./сек)
| Скорость | Измерение в GPIB | Генер. - измерение в GPIB | Генер. - измерение в GPIB (PASS/FAIL) |
|---|---|---|---|
| Быстрая | 256 (256) | 83 (83) | 83 (83) |
| Средняя | 181 (166) | 73 (70) | 73 (70) |
| Медленная | 49 (42) | 35 (31) | 34 (30) |
Режим источника
Точность программирования напряжения (4-х проводная схема)
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) | Шум (пик-пик) 0,1 Гц-10 Гц |
|---|---|---|---|
| 200.000 мВ | 5 мкВ | 0,02% + 600 мкВ | 5 мкВ |
| 2.00000 В | 50 мкВ | 0,02% + 600 мкВ | 50 мкВ |
| 20.0000 В | 500 мкВ | 0,02% + 2,4 мВ | 500 мкВ |
| 200.000 В | 5 мВ | 0,02% + 24 мВ | 5 мВ |
Точность программирования тока (с предусилителем)
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) | Шум (пик-пик) 0,1 Гц-10 Гц |
|---|---|---|---|
| 1.00000 пА | 50 аА | 1,0% + 10 фА | 5 фА |
| 10.0000 пА | 500 аА | 0,5% + 30 фА | 10 фА |
| 100.000 пА | 5 фА | 0,15% + 40 фА | 20 фА |
| 1.00000 нА | 50 фА | 0,05% + 200 фА | 50 фА |
| 10.0000 нА | 500 фА | 0,05% + 2 пА | 500 фА |
| 100.000 нА | 5 пА | 0,05% + 20 пА | 3 пА |
| 1.00000 мкА | 50 пА | 0,05% + 300 пА | 20 пА |
| 10.0000 мкА | 500 пА | 0,05% + 2 нА | 200 пА |
| 100.000 мкА | 5 нА | 0,031% + 20 нА | 500 пА |
| 1.00000 мА | 50 нА | 0,034% + 200 нА | 5 нА |
| 10.0000 мА | 500 нА | 0,045% + 2 мкА | 50 нА |
| 100.000 мА | 5 мкА | 0,066% + 20 мкА | 500 нА |
Общие характеристики
- Интерфейсы: GPIB (IEEE-488), RS-232
- Напряжение питания: 100 В-240 В; 50/60 Гц
- Максимальная потребляемая мощность: 100 Вт
- Размеры: 89х213х370 мм, усилитель: 20х57х97 мм
- Вес: 3,45 кг
