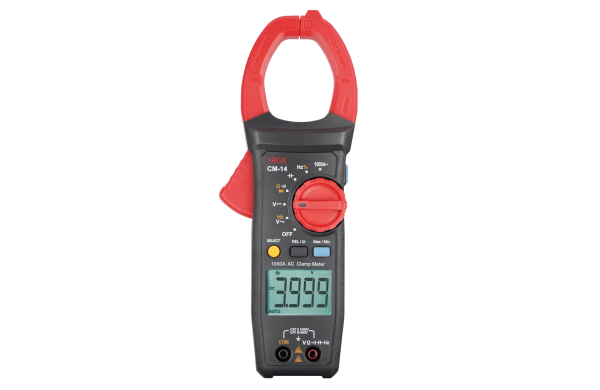

Токоизмерительные клещи RGK CM-14 используются для измерений силы переменного тока до 1000 А в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.
Что можно измерить
- Силу переменного тока.
- Напряжение.
- Частоту тока.
- Сопротивление проводника.
- Емкость конденсаторов.
Прозвонка
При помощи токовых клещей RGK CM-14 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.
Тестирование компонентов
Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
MAX/MIN
При измерениях тока и напряжения прибор может автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.
REL - относительные измерения
Этот режим токовых клещей RGK CM-14 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.
Технические характеристики
Параметры измерения силы переменного тока | |||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
40,00 А | 0,01 А | от 45 Гц до 65 Гц: ±(0,015•I+5 е.м.р.) А от 65 Гц до 1 кГц: ±(0,025•I+5 е.м.р.) А |
|
400,00 А | 0,1 А | ||
1000 А | 1 А | ||
Примечание – I – измеренное значение переменного тока, А. | |||
Параметры измерения напряжения переменного тока | |||
Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
4,000 В | От 45 до 400 Гц | 0,001 В | ±0,01*U+2 е.м.р. В |
40,00 В | 0,01 В | ||
400,0 В | 0,1 В | ||
1000 В | 1 В | ||
Примечание – U – измеренное значение напряжение переменного тока, В. | |||
Параметры измерения напряжения постоянного тока | |||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | |
400,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) | |
4,000 В | 0,001 В | ±(0,008*U+2 е.м.р.) | |
40,00 В | 0,01 В | ||
400,0 В | 0,1 В | ||
1000 В | 1 В | ||
Примечание – U – измеренное значение напряжение постоянного тока, мВ, В. | |||
Параметры измерения электрического сопротивления постоянному току | |||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
400,0 Ом | 0,1 Ом | ±(0,01*R+5 е.м.р.) | |
4,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) | |
40,00 кОм | 0,01 кОм | ||
400,0 кОм | 0,1 кОм | ||
4,000 МОм | 0,001 МОм | ||
40,00 МОм | 0,01 МОм | ±(0,025*R+5 е.м.р.) | |
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | |||
Параметры измерения электрической ёмкости | |||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
40,00 нФ | 0,01 нФ | ±(0,04*С+10 е.м.р.) | |
400,0 нФ | 0,1 нФ | ||
4,000 мкФ | 0,001 мкФ | ±(0,04*С+5 е.м.р.) | |
40,00 мкФ | 0,01 мкФ | ||
400,0 мкФ | 0,1 мкФ | ||
4,000 мФ | 0,001 мФ | ±0,1*С | |
40,00 мФ | 0,01 мФ | ||
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ. | |||
Температурные коэффициенты | |||
Модификация | Температурный коэффициент | ||
RGK CM-14 | 0,1 °C | ||
Параметры измерения частоты | |||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
40,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) | |
400,0 Гц | 0,1 Гц | ||
4,000 кГц | 0,001 кГц | ||
40,00 кГц | 0,01 кГц | ||
400,0 кГц | 0,1 кГц | ||
4,000 МГц | 0,001 МГц | ||
10,00 МГц | 0,01 МГц | ||
Примечание: F – измеренное значение частоты, Гц, кГц, МГц; нижний предел измерений – 10 Гц. |
|||
Основные технические характеристики | |||
Параметр | Значение | ||
Разрядность дисплея | 4099 | ||
Отображение полярности | Автоматическое | ||
Индикация перегрузки | "OL" или "-OL" | ||
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ±2,0 % | ||
Раскрытие клещей | 48 мм | ||
Максимальный диаметр проводника | 45 мм | ||
Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В | ||
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосфероное давление |
От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 45 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7 кПа |
||
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 °С до +28 °С от 30 % до 80 % |
||
Температура хранения | От -20 до +60 °С | ||
Влажность хранения | До 80 % | ||
Степень загрязнения | 2 | ||
Питание | 2 батареи ААА 1,5 В | ||
Параметры электрического питания: - напряжение постоянного тока |
3 В | ||
Габаритные размеры (длина х ширина х высота) | 242 х 77 х 52 мм | ||
Масса | 0,235 кг |

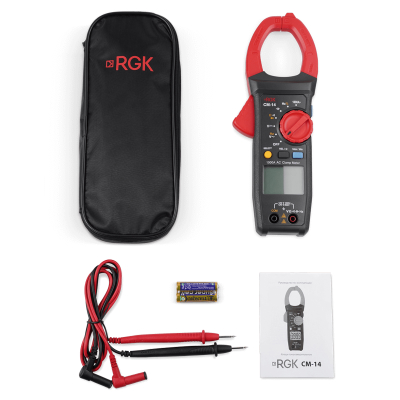

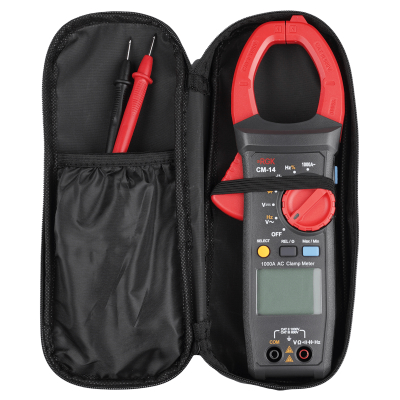

Комплект поставки
№ | Наименование | Количество |
1 | Токоизмерительные клещи RGK CM-14 | 1 |
2 | Комплект тестовых проводов | 1 |
3 | Батарея ААА | 2 |
4 | Мягкий чехол | 1 |
5 | Руководство по эксплуатации | 1 |
