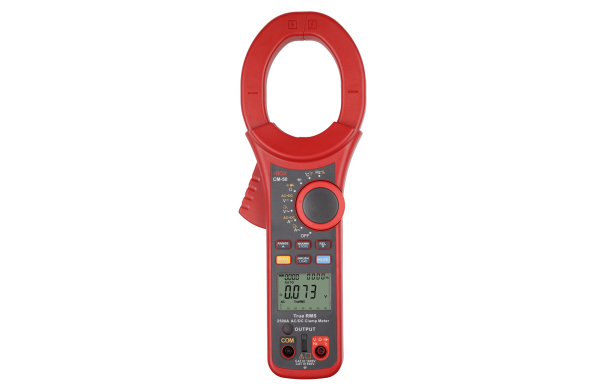

Клещи токоизмерительные RGK CM-50 - профессиональный прибор для замеров силы тока до 2500A бесконтактным методом. Инструмент автоматически выбирает рабочий диапазон и определяет тип тока - постоянный или переменный, что позволяет работать более эффективно, без лишних затрат времени на настройку.
Токовые клещи проводят измерения по технологии True RMS, благодаря чему форма и различные искажения сигнала не влияют на точность результата. Захват прибора подходит для тестирования промышленных силовых линий диаметром до 63 мм.
INRUSH
Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.
LPF
Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Объемная память
В памяти устройства можно сохранить до 1000 измеренных значений, что значительно упрощает составление документации после проведения инспекции.
Аналоговый выход
Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.
Дополнительный функционал
- Измерение напряжения, сопротивления, частоты.
- Тестирование диодов и конденсаторов.
- Определение температуры контактным методом.
- Режим прозвонки.
Безопасность работ
Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600 В и подходит для тестирования оборудования промышленного класса.
 |
 |
Технические характеристики
| Параметры измерения силы постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 600 А | 0,1 А | ±(0,015•I+5 е.м.р.) А | |
| 2500 А | 1 А | ±(0,025•I+5 е.м.р.) А | |
| Примечание – I – измеренное значение переменного тока, А. | |||
| Параметры измерения силы переменного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 600 А | 0,1 А | ±(0,015•I+5 е.м.р.) А | |
| ±(0,025•I+5 е.м.р.) А | |||
| 2500 А | 1 А | ||
| Примечание – I – измеренное значение переменного тока, А. Частотный диапазон: 50 - 60 Гц. |
|||
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 6,000 В | 0,001 В | ±(0,01•U+3 е.м.р.) В | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(0,012•U+3 е.м.р.) В | |
| Примечание – U – измеренное значение напряжение переменного тока, В. Частотный диапазон: 40 - 400 Гц. |
|||
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | |
| 6,000 В | 0,001 В | ±(0,005•U+2 е.м.р.) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ±(0,01•U+2 е.м.р.) | |
| Примечание – U – измеренное значение напряжение постоянного тока, В. | |||
| Параметры измерения электрического сопротивления постоянному току | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 600,0 Ом | 0,1 Ом | ±(0,012•R+2 е.м.р.)* | |
| 6,000 кОм | 0,001 кОм | ±(0,01•R+2 е.м.р.) | |
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ±(0,012•R+2 е.м.р.) | |
| 60,00 МОм | 0,01 МОм | ±(0,015•R+2 е.м.р.) | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. * - в режиме относительных измерений. |
|||
| Параметры измерения электрической ёмкости | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 60,00 нФ | 0,01 нФ | ±(0,03•С+5 е.м.р.)* | |
| 600,0 нФ | 0,1 нФ | ±(0,03•С+5 е.м.р.) | |
| 6,000 мкФ | 0,001 мкФ | ||
| 60,00 мкФ | 0,01 мкФ | ||
| 600,0 мкФ | 0,1 мкФ | ±(0,04•С+5 е.м.р.) | |
| 6,000 мФ | 0,001 мФ | ±(0,05•С+5 е.м.р.) | |
| 60,00 мФ | 0,01 мФ | не нормируется | |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ. * - в режиме относительных измерений. |
|||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений1) | |
| от –40 до +40 °С | 1 °С | ±(0,02•T+10 е.м.р.) °С | |
| от +40 до +400 °С | ±(0,01•T+10 е.м.р.) °С | ||
| от +400 до +1000 °С | ±0,025•T °С | ||
| Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары. |
|||
| Температурный коэффициент | |||
| Модификация | Температурный коэффициент | ||
| RGK CM-50 | 0,1 °C | ||
| Параметры измерения частоты | |||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
| 60,00 Гц | 0,001 Гц | ±(0,001•F+3 е.м.р.) | |
| 600,0 Гц | 0,01 Гц | ||
| 6,000 кГц | 0,0001 кГц | ||
| 60,00 кГц | 0,001 кГц | ||
| 600,0 кГц | 0,01 кГц | ||
| 6,000 МГц | 0,0001 МГц | ||
| 40,00 МГц | 0,001 МГц | ||
| Примечание: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц. |
|||
| Общие характеристики | |||
| Параметр | Значение | ||
| Разрядность дисплея | 6000 | ||
| Отображение полярности | Автоматическое | ||
| Индикация перегрузки | "OL" или "-OL" | ||
| Скорость выборки | Около 3 в секунду | ||
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0 % | ||
| Раскрытие клещей | 63 мм | ||
| Максимальный диаметр | 60 мм | ||
| Класс защиты | CAT III 1000 В, CAT IV 600 В | ||
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосфероное давление |
От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 85 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7 кПа |
||
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 °С до +28 °С 80 % |
||
| Температура хранения | От -20 °С до +60 °С | ||
| Влажность хранения | 80 % | ||
| Питание | 1 батарея 6LF22 | ||
| Параметры электрического питания: - напряжение постоянного тока |
9,0 В | ||
| Габаритные размеры | 298 х 107 х 47 мм | ||
| Масса | 0,726 кг | ||

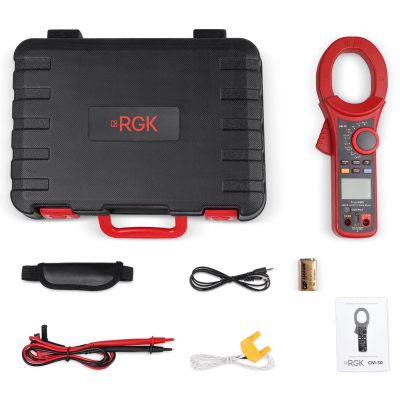

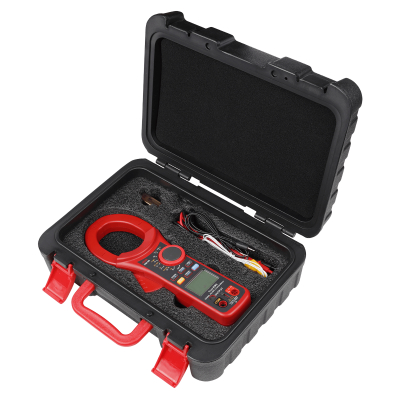

Комплект поставки
| № | Наименование | Количество |
| 1 | Токоизмерительные клещи RGK CM-50 | 1 |
| 2 | Комплект тестовых проводов | 1 |
| 3 | Термопара типа К | 1 |
| 4 | Кабель с разъемом TS | 1 |
| 5 | Батарея питания, 9 В | 1 |
| 6 | Наручный ремень | 1 |
| 7 | Кейс | 1 |
| 8 | Руководство по эксплуатации | 1 |
