Инструмент сварки сдвоенным электродом БИС-05.6 (электрод 1,2мм)
Инструмент сварки сдвоенным электродом БИС-05.6 предназначен для ручного сваривания ленточных и проволочных выводов с металлизированными участками подложек, относится к виду точечная контактная сварка. Данным инструментом осуществляется односторонняя точечная контактная микросварка. Инструмент микросварки БИС-05.6 предназначен для работы с устройством микросварки Магистр УМС-500СП.

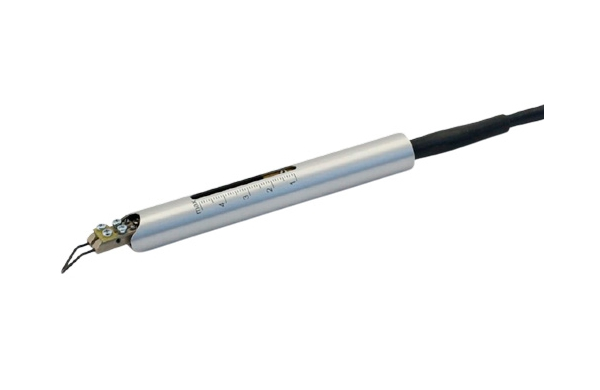

Обозначение составных частей инструмента:
1. Электроды.
2. Винты фиксации электродов.
3. Винт регулировки зазора между электродами.
4. Держатели электродов.
5. Винты регулировки электродов по высоте.
6. Корпус инструмента.
7. Ползун регулировки усилия сварки.
8. Винт фиксации положения ползуна.
БИС-05.6 — это модернизированная модель инструмента БИС-05.01. В котором существенно улучшен конструктив. К основному отличию можно отнести выход электродов из электрододержателей под углом, что обеспечивает большую компактность рабочей части инструмента. Это дает возможность совершать сварку в труднодоступных местах.
Инструмент сварки сдвоенным электродом БИС-05.6 предназначен для ручного сваривания ленточных и проволочных выводов с металлизированными участками подложек, относится к виду точечная контактная сварка. Данным инструментом осуществляется односторонняя точечная контактная микросварка. Инструмент микросварки БИС-05.6 предназначен для работы с устройством микросварки Магистр УМС-500СП.
Конструкция инструмента выполнена таким образом, что подвижность электродов относительно друг друга по вертикали не ограничена, каждый из электродов оснащен своим датчиком запуска сварочного импульса который запускается только в момент срабатывания обоих датчиков. Что позволяет выровнять усилие сварки между электродами и нивелировать неблагоприятные условия из-за относительной неточности углов или высот опорных поверхностей электродов.
Усилие сварки регулируется сдвиганием ползуна позиции 7 вдоль шкалы предварительно ослабив винт фиксации положения поз. 8. Зазор между электродами регулируется винтом позиции 4. По высоте электроды регулируются винтами позиции 5.
В случае необходимости фиксации электродов между собой устанавливается входящая в комплект перемычка и зажимается винтами вместо регулировочных по высоте винтов позиции 5.
Технические характеристики
| Параметр | Значение |
| Эксплуатируется с блоком управления | УМС-500СП |
| Максимальный сварочный ток, А | 50 |
| Регулируемый зазор между электродами | 0 мм — 2 мм |
| Регулируемое усилие срабатывания сварки | 1Н — 6Н |
| Электрод, тип | Сдвоенный |
| Материал электродов | Вольфрам |
| Диаметр сдвоенного электрода, мм | 1,2 |
| Масса, кг | Не более 0,12 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Инструмент сварки со сдвоенным электродом БИС-05.6 | 1 |
| 2 | Электрод 20-10-0.25-0.15 (заточенный, 1 пара (правый и левый) | 2 |
| 3 | Перемычка с комплектом крепежа (Винт М2х5 DIN7985 - 2 штуки) | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Паспорт | 1 |
| 6 | Методика заточки электродов | 1 |
