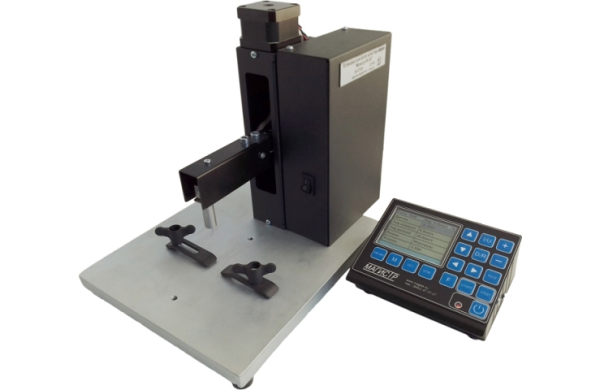

Установка контроля качества сварки УКС-02 220В
Установка УКС-02 предназначена для контроля качества приварки проволочных и полосковых перемычек в изделиях микроэлектроники. Установка может оснащаться сменными измерительными головками, позволяющими проводить измерения в широком диапазоне усилий. Перемещение измерительной головки по вертикальной оси осуществляется электрическим приводом.
Установка поддерживает неразрушающий и разрушающий методы контроля.
При разрушающем контроле установка создает возрастающее усилие до тех пор, пока перемычка не разрушиться с фиксацией усилия в момент разращения.
При неразрушающем контроле установка создает возрастающее усилие до заданной оператором величины.
Управление установкой осуществляется цифровым блоком с цветным TFT-дисплеем и кнопочной клавиатурой.
Установка может комплектоваться сменными весоизмерительными головками со следующими номиналами: ВИГ-20ГС 0,2Н; ВИГ-50ГС 0,5Н; ВИГ-100ГС 1,0Н; ВИГ-250ГС 2,5Н; ВИГ-500ГС 5,0Н; ВИГ-1500ГС 15,0Н.
Технические характеристики
| Параметр | Значение |
| Напряжение питания | 220В / 50Гц |
| Потребляемая мощность, не более | 100 Вт |
| Габаритные размеры (ШхГхВ) | 250 х 350 х 300 |
| Масса, не более | 20 кг |
| Режимы работы установки | Ручной, разрушающий, неразрушающий |
| Величина перемещения измерительной головки | 75 мм |
Комплект поставки
| № | Наименование | Количество |
| 1 | Установка контроля качества сварки УКС-02 (без измерительной головки) | 1 |
| 2 | Комплект оснастки для фиксации тестового образца на основании | 1 |
| 3 | Комплект эксплуатационной документации | 1 |
