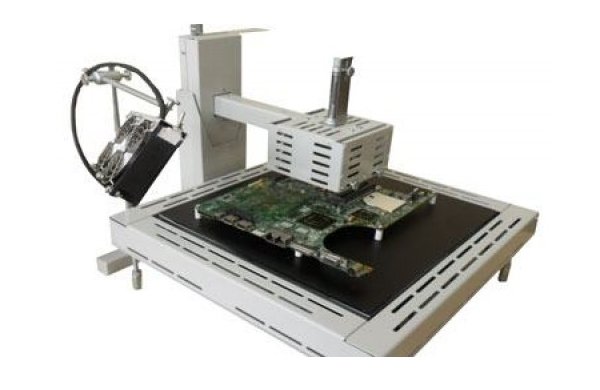

| Описание: Паяльно-ремонтная станция «МАГИСТР Ц20-ИК-A» предназначена для монтажа/демонтажа элементов на печатные платы, с помощью двух стороннего управляемого нагрева по заданному термопрофилю. Отличие данной станции от «МАГИСТР Ц20-ИК» состоит в том, что нижний подогрев реализован на основе алюминиевого термостола 300х300мм. Верхний нагрев осуществляется ИК-нагревателем (Elstein) 250Bт |

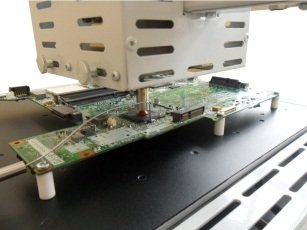

| Преимущества данной модели: • Плоская поверхность нижнего нагревателя позволяет устанавливать непосредственно на него печатные платы, с помощью набора фторопластовых втулок. Крепление втулок к плате осуществляется через отверстия или за край платы. • Более равномерный нагрев платы • Меньшая стоимость |
 |
 |
| Отличия по характеристикам от станции «МАГИСТР Ц20-ИК» • Мощность нижнего нагревателя: 2100Вт • Нагрев платы нижним подогревом до 150°С • Несколько ниже скорость роста температуры при предварительном нагреве платы • Более равномерный нагрев платы • Лучшее поддержание плоскостности платы в процессе работы благодаря набору фторопластовых втулок |
| Основные параметры и характеристики: • Питание ИК-станции осуществляется от сети переменного тока ~220В 50Гц • Регулировка: 2-х канальный цифровой ПИД-регулятор • Количество встроенных программ пайки (термопрофилей): 5 шт • Размер зоны нижнего подогрева: 300х300мм • Нагрев платы нижним подогревом до 150°С • Мощность нижнего нагревателя: 2100Вт • Максимальный размер платы: 400х300мм • Размер зоны пайки (зона верхнего подогрева): от 30х30мм до 60х60мм • Охлаждение после пайки: принудительное, при помощи встроенного вентилятора (управление вентилятором производится автоматически) • Рабочая высота при пайке (от платы до верхнего нагревателя) от 10 до 30мм |
| Характерная особенность инфракрасных паяльно-ремонтных станций МАГИСТР является их модульностью, что позволяет пользователю самостоятельно компоновать рабочую установку. Универсальный блок управления поддерживает нижний подогрев как в ИК исполнении, так и с алюминиевой поверхностью. Каждое устройство нижнего подогрева комплектуется соответствующем набором крепежа держателя плат. |
