Инфракрасная паяльная станция Магистр Ц20-ИКM-А

Артикул: 2-7924

• Напряжение питания: 220В 50Гц
• Потребляемая мощность: 2700 Вт
• Максимальная поддерживаемая температура: 300 °С
• Точность поддержания температуры: +/- 5 °С
• Максимальная скорость нагрева: 1 °С/сек
• Мощность нижнего нагревателя алюм.термостол: 2100 Вт
• Мощность верхнего нагревателя (Elstein): 250 Вт
• Минимальный размер зоны пайки: 20 х 20 мм
• Максимальный размер зоны пайки: 60 х 60 мм
• Максимальный размер устанавливаемой платы: 300 х 300 мм

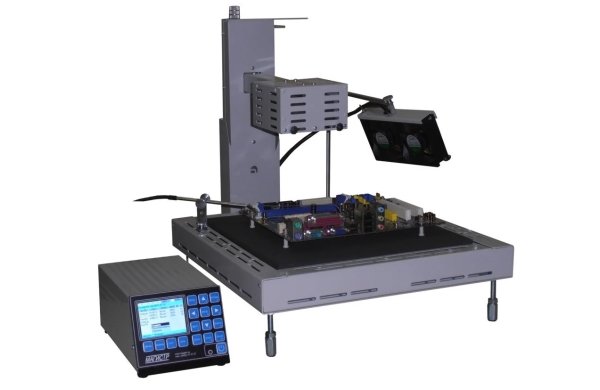

Инфракрасная паяльная станция Магистр Ц20-ИКM-А


Современные, универсальные паяльно-ремонтные станции МАГИСТР представляют собой комплексное решение высокоскоростной безинерциальной инфракрасной пайки, с удобным крепежом плат и возможностью программирования рабочих термопрофилей исходя из специфики используемых плат и микросхем. Данные станции предназначены для проведения комплекса работ по ремонту плат ноутбуков, компьютеров, игровых приставок , монтажа/демонтажа BGA корпусов и прочих SMD-компонентов в мелкосерийном производстве.

Управление процессом пайки выполняется как в автономном режиме, так и с помощью внешнего ПК (соединяется со станцией через последовательный интерфейс RS -232). Применение ПК расширяет функциональные возможности станции, например, позволяет корректировать, архивировать и хранить неограниченное количество термопрофилей, отображать заданные и текущие графики температур. Паяльно-ремонтные станции состоят из следующих основных узлов: блоков верхнего и нижнего подогрева, а также блока управления.


• Встроенный вакуумный экстрактор (через верхний нагреватель)
• Точное поддержание заданных температур в термопрофилях благодаря внесению термодатчика в зону пайки
• Поддерживает технологию бессвинцовой пайки
• Комплект фторопластовых стойек допускает крепление печатных плат со сложной геометрией. Крепление стоек осуществляется через отверстия или за край платы
• Раздельное исполнение нижнего и верхнего подогрева позволяет работать на всей поверхностии спользуемой платы, в том числе и с корпусами расположенными на самом краю платы
• Наличие блока вентиляторов для принудительного охлаждения
• При работе с компьютером количество профилей не ограничено
• Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р


Магистр Ц20-ИКM-А Магистр Ц20-ИКM-А Магистр Ц20-ИКM-А




Блок нижнего подогрева

Исполнение нижнего подогрева возможно в двух модификациях: на базе ИК-излучателей общей мощностью 2,4 кВт с системой крепления/поддержки плат и на основе алюминиевого термостола (2,1 кВт) с комплектом фторопластовых стоек. Помимо подогрева и фиксации платы, на нижнем блоке крепится узел термопары, предназначенный для контроля температур в зоне пайки в реальном времени. Особо стоит отметить, что установку термопары следует производить непосредственно вблизи зоны пайки с обязательным применением теплопроводной пасты в месте касания платы. Для повышения точности измерения термопара должна соприкасаться с платой на участке 5-8 мм.


Блок верхнего нагрева

В состав блок верхнего нагрева входят следующие узлы:

• ИК-излучатель размером 60х60 мм мощностью 250 Вт;
• система вакуумного захвата микросхем при демонтаже, встроенный компрессор;
• подвижной штатив с регулятором вертикального положения верхнего нагревателя над рабочей зоной пайки;
• блок вентиляторов для ускоренного охлаждения платы.

Конструкция верхнего блока нагрева позволяет пользователю точно позиционировать верхний нагреватель, как в горизонтальной, так и в вертикальной плоскости над объектом пайки. С помощью специальной системы шторок на верхнем нагревателе возможно изменять зону пайки от 20х20 до 60х60мм. В случае необходимости допускается изолирование термонестабильных компонентов с помощью фольги. Достаточная мощность верхнего ИК-излучателя в месте с нижним подогревом позволяет отрабатывать термопрофиля со скоростью до 3град.С/сек. Встроенный вакуумный экстрактор (через верхний излучатель) со встроенным компрессором делает подъем микросхем с плат легким и аккуратным, без боковых смещений и «смазывания» контактных площадок. Станция укомплектовывается тремя термостойкими присосками различных диаметров


MAGISTR C20-IKM

MAGISTR C20-IKM

MAGISTR C20-IKM

Конструкция держателей системы
крепления/поддержки плат
Поддержка плат на термостоле с
помощью фторопластовых стоек
Установка термопары на плате




Блок управления

Данный блок обеспечивает полное управление паяльно-ремонтной станцией. На ЖК-дисплее блока отображается информация о выбранном режиме работы станции, заданные и текущие параметры термопрофиля (время, температура, скорость нагрева). С помощью кнопок на лицевой панели можно перемещаться в меню задач и вводить необходимые корректировки. В блоке управления хранится девять встроенных термопрофилей. Любой из термопрофилей имеет заданную форму, пользователь может изменять лишь амплитудные значения параметров.

Паяльно-ремонтная станция может управляться с помощью персонального компьютера (ПК) по последовательному интерфейсу RS-232. ПК значительно расширяет функциональные возможности станции — кроме выбора исходных параметров, он позволяет визуализировать заданные и текущие значения пайки, а также использовать неограниченное количество термопрофилей для различных плат и микросхем.


MAGISTR C20-IKM

MAGISTR C20-IKM
Окно программы управления станцией на ПК.

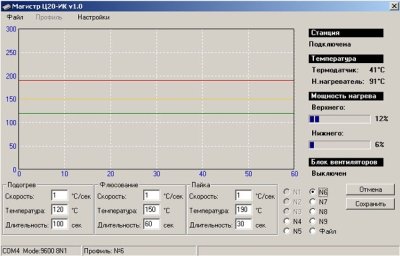

Режим выбора параметров пайки

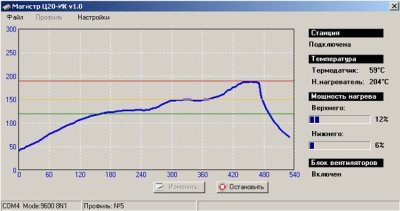

Контрольная панель процесса пайки (на экране ПК)




Характеристики
Напряжение питания 220В 50Гц
Потребляемая мощность 2700 Вт
Минимальная поддерживаемая температура 100 °С
Максимальная поддерживаемая температура 300 °С
Точность поддержания температуры +/- 5 °С
Максимальная скорость нагрева 1 °С/сек
Мощность нижнего нагревателя алюм.термостол 2100 Вт
Мощность верхнего нагревателя (Elstein) 250 Вт
Количество профилей хранящихся в блоке управления 9
Минимальный размер зоны пайки 20 х 20 мм
Максимальный размер зоны пайки 60 х 60 мм
Максимальный размер устанавливаемой платы 300 х 300 мм
