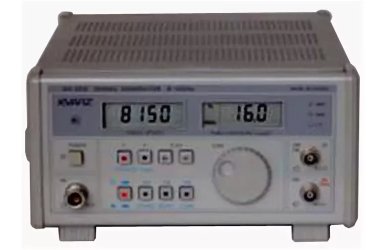

Источники СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств. Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей. Диапазон частот: Г4-202 2,0-8,15 ГГц Г4-204 8,15-17,85 ГГц Г4-207 17,44-25,86 ГГц
Погрешность установки частоты ±0,45 % |
|
|
Уровень выходной мощности: 2-8,15 ГГц (80 мВт); 8,15-12,05 ГГц (60 мВт); 17,44-25,86 ГГц (40мВт); 25,86-37,5 ГГц (20 мВт) Пределы регулирования уровня выходной мощности 30 дБ (Г4-202, Г4-204), 28 дБ (Г4-207, Г4-208) Погрешность установки уровня выходной мощности не более ±1,5 дБ Относительный уровень гармоник и субгармоник не более: -25 дБ (2f, 3f) (Г4-202, Г4-204); -30 дБ (3/2f, 2f) (Г4-207, Г4-208) Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ), не менее 1 мВт Частотная модуляция: диапазон модулирующих частот 0,05-100 кГц девиация частоты 25 МГц, 50 МГц (17,44-37,5 ГГц) Амплитудная модуляция: диапазон модулирующих частот 0,05-5 кГц коэффициент модуляции 0-50 % Импульсная модуляция: частота повторения импульсов 0,05-200 кГц длительность импульсов 0,1 мкс-10,0 мс подавление сигнала в паузе, не менее 60 дБ Свипирование: полоса свипирования от 10 МГц до полного диапазона рабочих частот время автоматического свипирования 20 мс, 80 мс; 1 с Габариты(мм), масса(кг): Г4-202, Г4-204 240х120х300 мм; 7,5 кг; Г4-207, Г4-208 240х120х390 мм; 9,5 кг |
|
