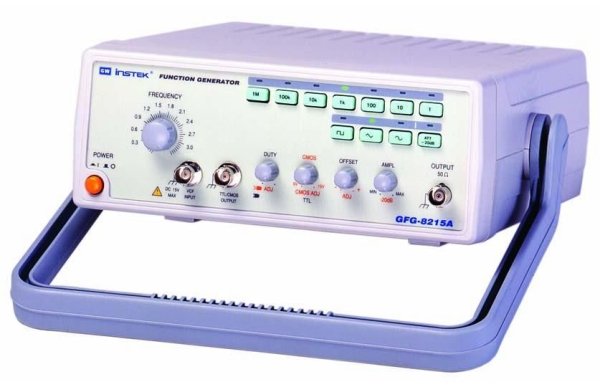

Особенности
• | Частотный диапазон 0,3 Гц...3 МГц |
• | Форма сигнала: синус, треугольник, пила, прямоугольник |
• | Регулировка асимметрии формы сигнала |
• | Добавление постоянного смещения |
• | 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой |
• | Функция внешнего управления частотой |
• | Регулируемый ТТЛ/КМОП-выход |
• | Цифровой дисплей (кроме 8215) |
• | Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц (кроме 8215) |
• | Линейное/логарифмическое свипирование (8217/8219) |
• | Внутренняя/внешняя АМ/ЧМ-модуляция (8219) |
• | Выход сигнала синхронизации (8219) |
• | Выход преобразователя частота-напряжение (8219) |
Технические данные
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон | 0,3 Гц … 3 МГц(7диапазонов) |
Погрешность установки | ±(5% + 1 Гц) | |
Амплитуда | > 10 В (на 50 Ом) | |
Выходное сопротивление | 50 Ом | |
Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
Постоянное смещение | ±5 В (на 50 Ом) | |
Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
Дисплей (кроме 8215) | 6-разрядный, СД-индикаторы | |
CИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник | ≤ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), ≤ 35 дБ (200 кГц...3 МГц) |
Неравномерность | ≤ 0,3 дБ, (0,3 Гц … 300 кГц), ≤ 0,5 дБ, (300 кГц…3 МГц) |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов | ±2% (0,3 Гц…100 кГц) |
Время нарастания/спада | ≤ 100 нс (макс. уровень, 50 Ом) | |
КМОП-ВЫХОД |
Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
Время нарастания / спада | ≤ 120 нс | |
ТТЛ-ВЫХОД |
Выходной уровень | ≥ 3 В |
Коэффициент нагрузки | 20 ТТЛ-элементов | |
Время нарастания/спада | ≤ 25 нс | |
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ | Входное напряжение | 0…(10 ±1)В |
Входное сопротивление | 10 кОм | |
СИНХРОВЫХОД (GFG-8219A) |
Выходное напряжение | 0…2 В (0,3 Гц…3 МГц) |
СВИПИРОВАНИЕ (GFG-8217A/8219A) |
Глубина свипирования | 100:1 - плавно регулируется |
Цикл свипированя | 0,5 с…30 с - плавно регулируется | |
Режимы свипирования | Линейный/логарифмический (выбирается переключателем) |
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (GFG-8219A) |
Глубина АМ | 0…100% |
Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
Частота несущей | 100 Гц…3 МГц (-3 дБ) | |
Чувствительность входа | ≤ 10 В (при 100% АМ) | |
ЧАСТОТНАЯ МОДУЛЯЦИЯ
|
Девиация частоты | ±5% |
Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
Частота несущей | 100 Гц…3 МГц (-3 дБ) | |
ЧАСТОТОМЕР (КРОМЕ GFG-8215A) |
Частотный диапазон | 0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
Разрешение | 10нГц для предела 1Гц; 0,1Гц для предела 100МГц |
|
Стабильность опорн. ген-ра |
±10-5 (23°С ± 5°С) после 30 мин. работы | |
Входной импеданс | 1 МОм / 150 пФ | |
Чувствительность | ≤ 35мВ (5Гц…100МГц), ≤ 45мВ (100МГц…150МГц) |
|
ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
Габаритные размеры | 251 × 91 × 291 мм | |
Масса | Приблизительно 2 кг |
