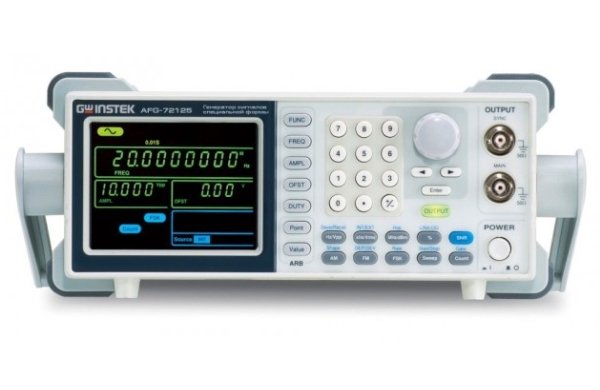

Особенности
| • | Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125) |
| • | Использование прямого цифрового синтеза (DDS) |
| • | Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение |
| • | Разрешение по частоте: 0,1 Гц |
| • | Разрядность ЦАП 10 бит (для произвольной формы) |
| • | Частота дискретизации: 20 МГц |
| • | Формирование сигналов произвольной формы (СПФ/ARB) |
| • | Режимы генераторов сигналов АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125) |
| • | Память формы сигнала: 4000 точек (10 ячеек) |
| • | Трехцветный ЖК-дисплей (графический) с подсветкой |
| • | Выход ТТЛ, вход внешней модуляции |
| • | ПО для формирования сигналов произв. формы |
| • | Интерфейс USB |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | 72005 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (синус, меандр) |
0,1 Гц – 5 МГц |
| Разрешение | 0,1 Гц | |
| Погрешность установки частоты |
±20*10-6 | |
| Выходной уровень | 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ | |
| СИНУСОИДА |
Погрешность установки уровня на 1 кГц |
±(1%+1 мВ пик-пик) |
| Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при f 0,3 дБ при f =100 кГц … 5 МГц, 0,4 дБ при f = 5 МГц … 25 МГц. | |
| Коэффициент гармоник (амплитуда>1 Впик-пик) |
± -55 дБн от DC до 1 МГц | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ |
Диапазон смещения | ±5 Впик на нагрузке 50 Ом (AC+DC) ±10 Впик без нагрузки (AC+DC) |
| Погрешность установки | ±(1%+5 мВ + 0,5 %от амплитуды) | |
| МЕАНДР |
Частотный диапазон | 0,1 Гц – 5 МГц |
| Время нарастания/спада |
< 25 нс при нагрузке 50 Ом | |
| Выброс | <5% | |
| Перестраиваемая скважность |
1,0% - 99% (до 100 кГц), 20%– 80% (до 5 МГц), 40%– 60% (до 10 МГц), 50% (до 25 МГц) |
|
| Асимметрия | 1 % от периода + 1 нс | |
| ПИЛА |
Диапазон частот | 0,1 Гц – 1 МГц |
| Нелинейность | <0,1% | |
| Перестраиваемая скважность |
0,0 – 100,0% (разрешение 0,1 %) | |
| ПРОИЗВОЛЬНАЯ ФОРМА |
Частота дискретизации | 20 МГц |
| Частота повторения | 10 МГц | |
| Длина памяти | 4 тысячи точек | |
| Разрешение ЦАП | 10 бит | |
| АМ |
Формы несущей | - |
| Источник модуляции | - | |
| Модулирующее колебание |
- | |
| Глубина АМ | - | |
| ФМ |
Формы несущей | - |
| Диапазон частот | - | |
| Источник модуляции | - | |
| Мод. колебание | - | |
| Девиация | - | |
| СВИПИРОВАНИЕ |
Формы несущей | - |
| Диапазон частот | - | |
| Цикл свипирования | - | |
| Режим свипирования | - | |
| Источник | - | |
| ЧМН |
Формы несущей | - |
| Модулир. колебание | - | |
| Внутренний источник | - | |
| Диапазон частот | - | |
| ЧАСТОТОМЕР |
Диапазон частот | - |
| Разрешение | - | |
| Вх. сопротивление | - | |
| ОБЩИЕ ДАННЫЕ |
Дисплей | ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
| Память | 10 ячеек (профили настроек) | |
| Напряжение питания | 100…240 В; частота 50…60 Гц | |
| Габаритные размеры | 266 х 107 х 293 мм | |
| Масса | 2,5 кг | |
| Комплект поставки |
Сетевой шнур (1), РЭ (1) | |
| соед. кабель BNC-BNC-1 шт. |
