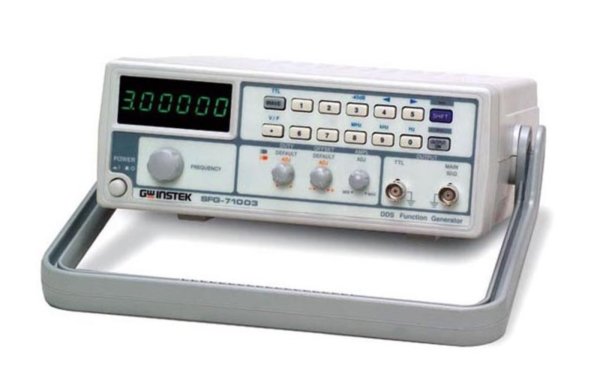

Особенности
• | Прямой цифровой синтез |
• | Высокая стабильность и точность установки частоты (20*10-6) |
• | Малые гармонические искажения (менее -55 дБн при 1 Гц…200 кГц) |
• | Частотный диапазон 0,1 Гц…3 МГц |
• | Форма сигнала: синус, треугольник, меандр |
• | Разрешение по частоте 100 мГц |
• | Режим постоянного смещения |
• | Индикатор выходного напряжения (только для SFG-1013) |
Технические данные
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (для синуса и меандра) | 0,1 Гц…3 МГц |
Частотный диапазон (для треугольника) | 0,1 Гц … 1 МГц | |
Разрешение по частоте | 0,1 Гц | |
Погрешность установки | ±(20*10-6) | |
Амплитуда | > 10 Впик (на 50Ом) | |
Погрешность установки напряжения (только для SFG-71013) | ±20% при максимальной амплитуде | |
Выходное сопротивление | 50 Ом ± 10% | |
Аттенюатор | 40 дБ ± 1 дБ | |
Постоянное смещение | ±5 В (на 50 Ом) | |
Асимметрия формы | 0,250,75 для частот менее 1 МГц (форма сигнала меандр) |
|
CИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) | > -55 дБн, 0,1 Гц –200 кГц > - 40 дБн, 0,2 МГц – 2 МГц > - 35 дБн, 2 МГц – 3 МГц |
Неравномерность АЧХ | ±0,3 дБ, 0,1 Гц ~ 1 МГц ±0,5 дБ, 1 МГц ~ 2 МГц ± 1 дБ, 2 МГц ~ 3 МГц |
|
ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | ≤2% (0,1 Гц…100 кГц), ≤5% (100 кГц…1 МГц) |
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов | ±(5% от периода + 4 нс), 0,1 Гц…100 кГц |
Время нарастания/спада | ≤100 нс (макс. уровень 50 Ом) | |
ТТЛ-ВЫХОД |
Выходной уровень | ≥3 В |
Коэффициент нагрузки | 20 ТТЛ-элементов | |
Время нарастания/спада | ≤25 нс | |
ОБЩИЕ ДАННЫЕ |
Напряжение питания | 115 В/230 В ± 15%, 50/60 Гц |
Габаритные размеры | 251x91x291 мм | |
Масса | 2,1 кг |
