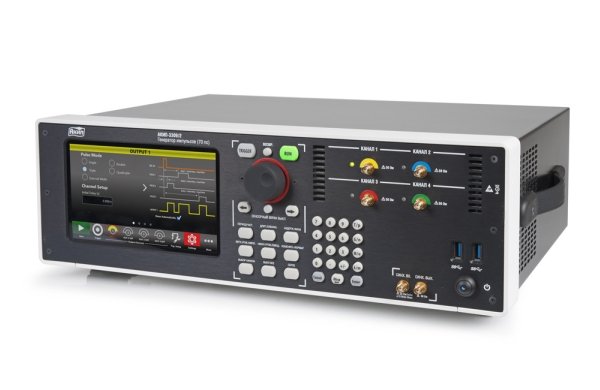

Генераторы импульсов АКИП-3309/1

Артикул: 1-364984

  • Число каналов: 2, независимая регулировка параметров
  • Диапазон частот: 1 Гц
  • Длительность фронта/среза импульса: ≤ 70 пс
  • Длительность импульса: 300 пс … 1

Краткие характеристики:

  • Число каналов: 2, независимая регулировка параметров
  • Диапазон частот: 1 Гц
  • Длительность фронта/среза импульса: ≤ 70 пс
  • Длительность импульса: 300 пс … 1
  • Высокая точность установки временных параметров 5*10-6
  • Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов
  • Выходной уровень до 5 Впик-пик на нагрузке 50 Ом
  • Регулировка смещения (± 2,5 В)
  • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный
  • Интерфейс: USB
  • Возможность монтажа в 19" стойку, высота 3U
Характеристики Параметры АКИП-3309/1 АКИП-3309/2
Временные параметры Число каналов 2 4
Вид выходного сигнала Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
Диапазон частота 1 Гц … 120 МГц 1 Гц … 240 МГц
Временные параметры Период: 8,33 нс…1 с Период: 4,166  нс…1 с
Длительность импульса 300 пс … 1 с
Задержка: 0 … 1 с
Разрешение 10 пс
Погрешность установки длительности ±( 0,01% + 20 пс)
Погрешность опорного источника частоты ±(5*10-6
Длительность фронта/среза ≤ 70 пс
Выброс Не более 10%
АМПЛИТУДНЫЕ параметры Диапазон вых. уровня 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом
Диапазон смещений ±2,5 В на нагрузке 50 Ом
Разрешение 10 мВ
Погрешность установки
амплитуды
±( 1% + 10 мВ)
Внутреннее сопротивление выхода 50 Ом, 1 кОм
синхрозапуск Режимы Внутренний, внешний, однократный, строб
Диапазон уровней
внешнего синхросигнала
1,8 В … 3,3 В
Сопротивление входа внешней синхронизации 50 Ом
Общие данные Дисплей Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см
Интерфейс USB
Габаритные размеры, масса 445 х 135 х 320 мм; 11 кг
Возможность монтажа в 19” стойку, высота 3U
