Генератор ВЧ-сигналов RIGOL DG70000

Артикул: 1-386092

  • Максимальная аналоговая полоса:5 ГГц
  • Количество каналов: 4
  • Частота дискретизации: 5 Гвыборок/с. С интерполяцией 12 Гвыборок/с
  • Объем памяти на канал: 1.5 Гвыборки
  • Диапазон установки напряжения выходного сигнала (размах): 350 мВ до 700 мВ несимметричный выход.
    От 700 мВ до 1,4 В дифференциальный выход.
  • Диапазон установки напряжения выходного сигнала через усилитель DC AMP (размах): 25 мВ до 1000 мВ несимметричный выход. От 50 мВ до 2 В дифференциальный выход
  • Межканальная синхронизация: <10 пс
  • Разрешение ЦАП:16 бит

Генератор сигналов DG70000 с максимальным выходным диапазоном частот до 5 ГГц.

Компания Rigol Technologies объявила о выпуске четырёхканального генератора произвольной формы DG70004.

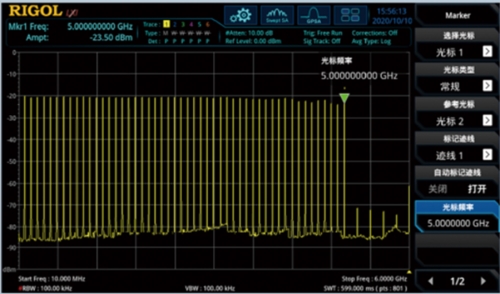

Максимальная аналоговая полоса, формируемая генератором: 5 ГГц.

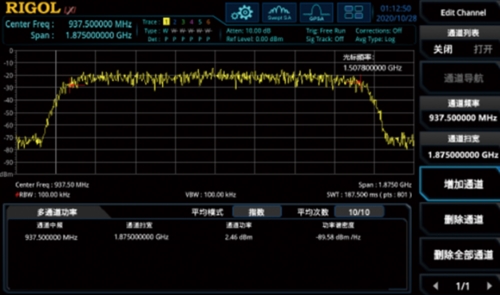

Генератор серии DG70000 позволяет формировать IQ полосу равную 1.5 ГГц. Если формировать I cоставляющую на первом канале, а Q на втором, то максимальная полоса IQ составит 3 ГГц.

Тестирование устройств в области телекоммуникаций, например стандарта 5G или в области радиолокации становится более реалистичным при использовании функциональных возможностей генератора произвольной формы DG70004.

Генератор произвольной формы серии DG70000 совместно с многоканальным генератором серии DSG5000 и осциллографом DS8000-R может быть использован в исследованиях кубитов.

Технические характеристики

  • Максимальная аналоговая полоса:5 ГГц
  • Количество каналов: 4
  • Частота дискретизации: 5 Гвыборок/с. С интерполяцией 12 Гвыборок/с
  • Объем памяти на канал: 1.5 Гвыборки
  • Диапазон установки напряжения выходного сигнала (размах): 350 мВ до 700 мВ несимметричный выход.
    От 700 мВ до 1,4 В дифференциальный выход.
  • Диапазон установки напряжения выходного сигнала через усилитель DC AMP (размах): 25 мВ до 1000 мВ несимметричный выход. От 50 мВ до 2 В дифференциальный выход
  • Межканальная синхронизация: <10 пс
  • Разрешение ЦАП:16 бит
  • Возможность создания до 16,384 последовательностей сценариев-опция SEQ
  • Наличие цифрового преобразователя-опция DUC
  • Уровень фазового шума на частоте 1 ГГц при отстройке 10 кГц от несущей: -112 дБн/Гц
  • Встроенный DC усилитель-опция
