Генератор сигналов ВЧ Г4-111

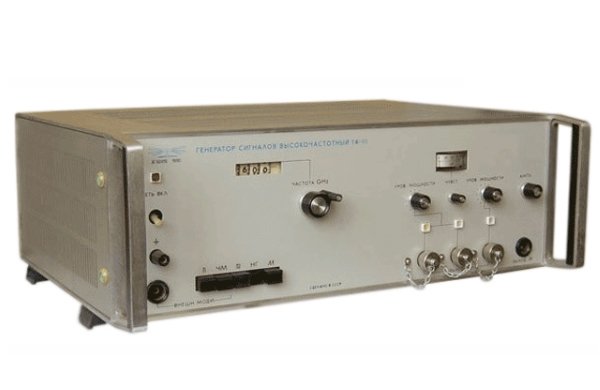

Генератор сигналов высокочастотный Г4-111 предназначен для испытаний и регулировки различных радиоэлектронных устройств. Генератор сигналов высокочастотный Г4-111 является источником СВЧ колебаний с некалиброванным по мощности выходом. Генератор сигналов высокочастотный Г4-111 сертифицирован и внесен в Государственный реестр средств измерений РФ.
Схема генератора Г4-111 состоит из следующих основных блоков и узлов:
• блока высокой частоты, включающего в себя два клистронных автогенератора и параметрический удвоитель частоты;
• блока генераторов меандра и пилообразного напряжения и модулятора;
блока питания;
• волноводного тракта, включающего в себя волноводный вентель, аттенюатор волноводный, переход коаксиально-волноводный;
• индикаторного устройства.
Особенности генератора сигналов Г4-111:
Генератор сигналов высокочастотный Г4-111 может работать в режимах немодулированных колебаний (непрерывной генерации) и импульсной модуляции, а также синхронизироваться от внешнего высокостабильного источника сигнала
С помощью генератора можно осуществлять запитку СВЧ энергией измерительных линий и проводить весь комплекс трактовых измерений (КСВН, импедансов и др.), проводить калибровку измерителей мощности, измерение потерь и ослаблений
Генератор можно широко применять для проверки радиоэлектронных устройств и обнаружения каналов побочного приема
В основу работы генератора Г4-111 положен принцип генерирования СВЧ сигналов в сантиметровом диапазоне волн с помощью клистрона.
Технические характеристики генератора сигналов Г4-111:
• Диапазон частот от 6 до 17,85 ГГц
• Основная погрешность установки частоты по шкале генератора не более ±1 %
• Паразитная девиация частоты в режиме немодулированных колебаний в полосе частот от 50 Гц до 20 кГц от несущей частоты не более ±1?10-5
• Паразитная амплитудная модуляция в режиме немодулированных колебаний не более ±0,3 %
• Основная погрешность установки частоты в режиме внешней импульсной модуляции на частоте 1000 Гц от установленного значения частоты не более ±1,2 %
• Выходная мощность генератора на выходном разъеме ВЫХОД на нагрузке 50 Ом с КСВН не более 1,6 при работе в нормальных условиях не менее:
в диапазоне частот от 6 до 8,9 ГГц 40 мВт
в диапазоне частот от 8,9 до 12,05 ГГц 20 мВт
в диапазоне частот от 12,05 до 16,6 ГГц 8 мВт
в диапазоне частот от 16,6 до 17,44 ГГц 4 мВт
в диапазоне частот от 17,44 до 17,85 ГГц 2 мВт
• Пределы регулировки выходной мощности с разъема ВЫХОД, от ее наибольшего гарантируемого значения не менее 30 дБ
• Нестабильность уровня выходной мощности при неизменных внешних условиях и неизменном напряжении питания за любой, выбранный произвольно, 15-минутный интервал времени после 30-минутного времени установления рабочего режима при работе генератора в нормальных условиях не более ±0,1 %
• Коэффициент стоячей волны по напряжению выходов не нормируется
• В режиме внутренней импульсной модуляции генератор выдает импульсы меандр с частотой следования 1000 Гц
• Частота следования импульсов при внешней импульсной модуляции от 0,4 до 2 кГц
• Внешняя импульсная модуляция осуществляется импульсами положительной полярности с параметрами:
длительность импульса от 0,5 до 500 мкс
частота следования импульсов при скважности не менее 2
от 50 Гц до 10 кГц
амплитуда модулирующих импульсов
от 14 до 20 В
длительность фронта и среза не более 0,1 мкс
неравномерность вершины импульса не более ±5 %
• Ослабление сигнала в интервалах между импульсами не менее 50 дБ
• Полоса электронной перестройки частоты не менее 3 МГц
• Амплитуда модулирующего напряжения не более 30 В
• Диапазон модулирующих частот от 50 Гц до 20 кГц
• Параметры питания: напряжение переменного тока
220±22 (115±5,75) В частотой 50±0,5 (от 388 до 428) Гц
содержание гармоник до 5 %
• Время непрерывной работы не менее 16 ч
• Потребляемая мощность не более 140 В·А
• Средняя наработка на отказ не менее 5000 ч
• Габаритные размеры 495х175х360 мм
• Масса не более 25 кг
