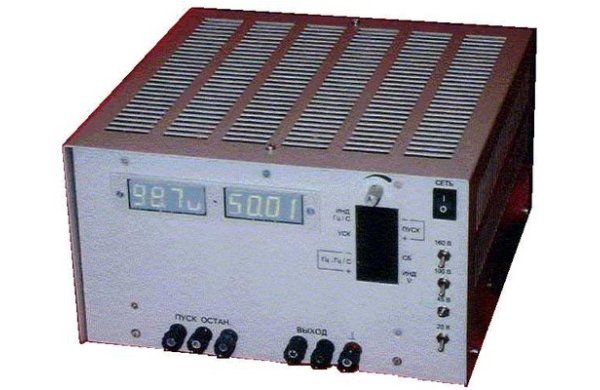

Генератор технической частоты ГТЧ-3М
Генератор технической частоты ГТЧ-3М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики, включая аппаратуру автоматической частотной разгрузки (АЧР) на электроподстанциях.
Прибор ГТЧ-3М отличают следующие особенности:
• точность и стабильность параметров частоты, скорости и времени;
• автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
• высокая выходная мощность, которая обеспечивается как на активной, так и на реактивной нагрузке;
• малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
• малый коэффициент нелинейных искажений синуса на выходе;
• отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
выходные клеммы изолированы благодаря применению выходного трансформатора;
• прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
• при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
• Выходное напряжение можно менять плавно по всему диапазону регулирования.
| Технические характеристики | ||
| Наименование | ГТЧ-3М 60 ВА | ГТЧ-3М 80 ВА |
| Максимальная выходная мощность | не менее 60 ВА | не менее 80 ВА |
| Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А | Не более 15 В | Не более 15 В |
| Диапазон плавного изменения выходного напряжения | от 10 до 170 В | от 10 до 170 В |
| Допускаемая основная относительная погрешность вольтметра | Не более 2 % | Не более 2 % |
| Выходной ток | до 2 А | до 2 А |
| Диапазон установки частоты выходного напряжения | От 25 до 60 Гц | От 25 до 60 Гц |
| Дискретность установки частоты выходного напряжения | 0,01 Гц | 0,01 Гц |
| Пределы допускаемой абсолютной погрешности установки частоты | ± 0,001 Гц | ± 0,001 Гц |
| Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. | ± 0,0005 Гц | ± 0,0005 Гц |
| Коэффициент нелинейных искажений | Не более 2% | Не более 2% |
| Диапазон установки скорости изменения частоты | от 0,1 до 9,9 Гц/с | от 0,1 до 9,9 Гц/с |
| Дискретность установки скорости изменения частоты | 0,1 Гц/c | 0,1 Гц/c |
| Пределы допускаемой абсолютной погрешности установки скорости изменения частоты | ± 0,05 Гц/с | ± 0,05 Гц/с |
| Диапазон измерения секундомера | От 0 до 99,9 с | От 0 до 99,9 с |
| Допускаемая суммарная погрешность секундомера при скорости изменения частоты 1,0 – 9,9 Гц/с (систематическая составляющая плюс относительная погрешности) 0 – 9,99 с 10,0 – 99,9 с при скорости изменения частоты 0,1 – 0,9 Гц/с (систематическая составляющая плюс пределы абсолютной погрешности) 0 – 9,99 с 10,0 – 99,9 с |
(0,01 с) ± 3% (0,1 с) ± 3% (0,1 с) ± 0,1 с |
(0,01 с) ± 3% (0,1 с) ± 3% (0,1 с) ± 0,1 с |
| Габаритные размеры | 270х260х150 мм | 270х260х150 мм |
| Масса | 7,8 кг | 7,8 кг |
Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 до 60 Гц. После останова автоматического изменения частоты Генератор ГТЧ-3М отобразит время изменения частоты.
Генератор ГТЧ-3М дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:
3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
5-я гармоника 10%, 20% амплитуды первой гармоники;
9-я гармоника 10%, 20 % амплитуды первой гармоники.
Пределы допускаемой оносительной погрешности амплитуды гармоник от амплитуды первой гармоники:
• Пределы допускаемой относительной погрешности:
3-я гармоника 10%: ±2 % 20%: ±4 % 30%: ±6 %
5-я гармоника 10%: ±2 % 20%: ±4 %
9-я гармоника 10%: ±3 % 20%: ±6 %
Надежность прибора ГТЧ-3М:
• Средняя наработка на отказ Генератора 5000 часов;
• Средний срок службы 7 лет;
• Среднее время восстановления 72 часа.
Нормальные условия применения ГТЧ-3М:
• Температура окружающего воздуха 20 ±5 °С;
• Относительная влажность окружающего воздуха 30 – 80%;
• Атмосферное давление 84 – 106 кПа (630 – 795 мм рт.ст.);
• Частота питающей сети 50 ±0,5 Гц;
• Напряжение питающей цепи 220 ±4,4 В;
• Форма кривой переменного напряжения питающей сети синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%.
Рабочие условия применения ГТЧ-3М:
• Температура окружающего воздуха +5 - +40 °C;
• Относительная влажность окружающего воздуха 90% при +25 °С;
• Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).
