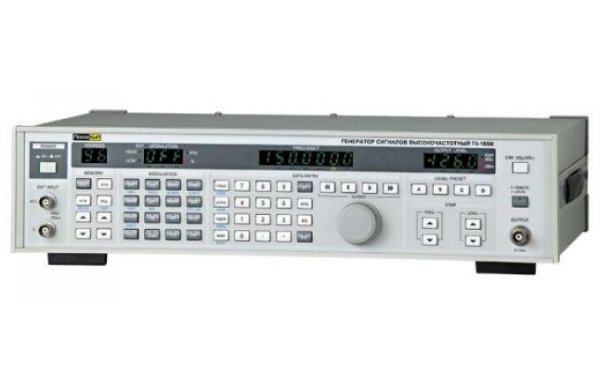

Генератор сигналов высокочастотный ПРОФКИП Г4-165М

Артикул: 1-18900

  • Частотный диапазон: 100 кГц … 150 МГц
  • Выходной уровень: -20 дБмкВ … 126 дБмкВ
  • Микропроцессорное управление
  • ЧМ стерео-модуляция
  • Запись /считывание до 100 профилей
  • Четыре цифровых дисплея (частота /уровень /глубина АМ /девиация ЧМ)
  • Опционально: пульт дистанционного управления, интерфейс GPIB
  • Питание: 220 В /240 В ±10%, 50 Гц /60 Гц
  • Габаритные размеры, вес: 115х430х310 мм, 7 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-165М

Генератор сигналов высокочастотный ПРОФКИП Г4-165М является современным генератором синтезированных сигналов в диапазоне частот от 100 кГц до 150 МГц, с микропроцессорным управлением. Позволяет генерировать непрерывный и ЧМ /АМ модулированный сигнал, в спектре от -20 дБмкВ до +126 дБмкВ. Генератор сигналов высокочастотный ПРОФКИП Г4-165М может управляться с помощью внешнего устройства через GPIB интерфейс.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-165М

• Частотный диапазон: 100 кГц … 150 МГц
• Выходной уровень: -20 дБмкВ … 126 дБмкВ
• Погрешность установки: ±5 х 10-6
• Микропроцессорное управление
• ЧМ стерео-модуляция
• Запись /считывание до 100 профилей
• Подсветка клавиш управления
• Четыре цифровых дисплея (частота /уровень /глубина АМ /девиация ЧМ)
• Опционально: пульт дистанционного управления, интерфейс GPIB

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Частотный диапазон 100 кГц … 150 МГц (76 МГц … 110 МГц, FM Stereo)
Разрешение 100 Гц
Индикация частоты 6 разрядов
Точность установки ±5 х10-6 (±5 ppm)
ВЫХОДНОЙ УРОВЕНЬ
Диапазон -133 дБмВт … +13 дбмВт
Индикация уровня 4 разряда
Погрешность установки ±1 дБ для уровня 100 дБмкВ
Погрешность аттенюатора ±2 дБ (-20 дБмкВ … +20 дБмкВ)
±1 дБ (+20 дБмкВ … +100 дБмкВ)
±1.5 дБ (+100 дБмкВ … +120 дБмкВ)
Уровень паразитных и гармонических составляющих сигнала ≤ -30 дБн
КСВН ≤ 1.2
Выходное сопротивление 50 Ом
МОДУЛЯЦИЯ
Частота внутренней модуляции 400 Гц, 1 кГц
Уровень внешней модуляции 3 Впик-пик ±2%
Вход внешней модуляции 10 кОм
ЧМ МОДУЛЯЦИЯ
Девиация частоты 0 кГц … 100 кГц (несущая 1 МГц … 150 МГц)
Индикация девиации 3 разряда
Погрешность установки ±10% (при максимальной девиации 0 кГц … 100 кГц)
Коэффициент гармоник огибающей (девиация 75 кГц) ≤ 0.06% (в диапазоне 10.7 МГц … 110 МГц)
≤ 0.11% (в диапазоне до 10.7 МГц)
АМ МОДУЛЯЦИЯ
Глубина АМ 0% … 60%
Дискретность установки 0.1%
Погрешность установки ±5% (при внутренней АМ в диапазоне 100 кГц … 110 МГц)
±10% (при внутренней АМ в диапазоне 110 МГц … 150 МГц)
Индикация коэффициента АМ 3 разряда
Частота внешней модуляции 20 Гц … 10 кГц (±1.5 дБ относительно 1 кГц)
Коэффициент гармоник огибающей (глубина АМ 30%) ≤ 0.65% (в диапазоне 400 кГц … 30 МГц)
≤ 1.5:% (в других диапазонах)
РЕЖИМ СТЕРЕО
Разделение стерео-каналов ≥ 50 дБ (400 Гц … 1 кГц)
≥ 35 дБ (100 Гц …10 кГц)
≥ 30 дБ (50 Гц … 15 кГц)
Пилот-сигнал 19 кГц ± 2 Гц
Коэффициент гармоник огибающей < 0.07%
ПАМЯТЬ
Режим программирования запись до 4 значений выходного уровня
Запись до 100 профилей
Предустановленные кнопки ЧМ: 3 (3.5 кГц, 22.5 кГц, 75 кГц) /2
АМ: ½ (30%, 60%)
Стерео: 2 (30%, 60%)



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-165М

• Питание: 220 В /240 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 115х430х310 мм
• Вес: 7 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-165М

• Генератор сигналов высокочастотный ПРОФКИП Г4-165М
• Кабель BNC
• Кабель питания
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-165М

• Пульт ДУ
• Интерфейс GPIB
