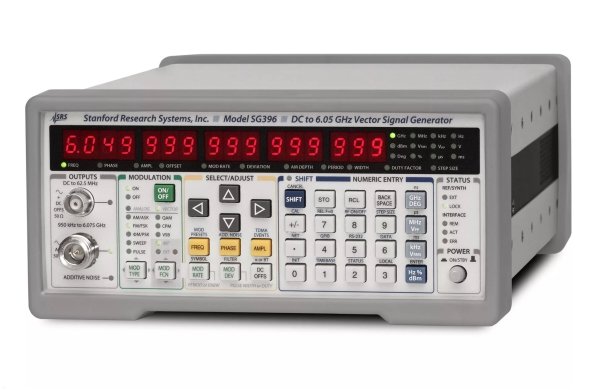

Генератор сигналов векторный АКИП-7SG394

Артикул: 1-338016

  • Частотный диапазон от DC до 2/ 4/ 6 ГГц (в зависимости от модели)
  • Дискретность установки частоты 1 мкГц (во всем диапазоне частот)
  • Стабильность внутреннего опорного генератора 5 х 10-8 /год
  • Опция: рубидиевый опорный генератор: 1 х 10-9 /год
  • Низкий уровень фазовых шумов
  • Двойной внутренний генератор модулирующего сигнала
  • Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции
  • I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал)
  • Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA
  • Интерфейсы: GPIB, LAN, RS-232

Особенности:

  • Частотный диапазон от DC до 2/ 4/ 6 ГГц (в зависимости от модели)
  • Дискретность установки частоты 1 мкГц (во всем диапазоне частот)
  • Стабильность внутреннего опорного генератора 5 х 10-8 /год
  • Опция: рубидиевый опорный генератор: 1 х 10-9 /год
  • Низкий уровень фазовых шумов
  • Двойной внутренний генератор модулирующего сигнала
  • Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции
  • I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал)
  • Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA
  • Интерфейсы: GPIB, LAN, RS-232



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНАЯ ЧАСТОТА Диапазон BNC-выход: DC … 62,5 МГц
N-выход:
950 кГц …2,025 ГГц (АКИП-7SG392);
950 кГц … 4,05 ГГц (АКИП-7SG394);
950 кГц … 6,075 ГГц (АКИП-7SG396)
Дискретность установки 1 мкГц
Скорость перестройки менее 8 мс
Стабильность 1 × 10–11 (1 с девиация Аллана)
Погрешность установки <(10–18 + погрешность опорного генератора)
BNC-ВЫХОД Выходной уровень 0,001 Вскз … 1 Вскз; разрешение
Смещение ±1,5 В; разрешение 5 мВ
Погрешность установки уровня ±5 %
Гармоники <–40 дБн
Выходное сопротивление 50 Ом
N-ВЫХОД Выходной уровень 0,7 мкВскз … 1,5 Вскз (< 3 ГГц АКИП-7SG394; < 4 ГГц АКИП-
7SG3986)
Выходная мощность - 110 дБм … +16,5 дБм (< 3 ГГц АКИП-7SG364; < 4 ГГц АКИП-
7SG396); разрешение 0,01 дБм
Погрешность установки ± 1 дБм
Выходное сопротивление 50 Ом
КСВН ≤ 1,6
СПЕКТРАЛЬНЫЕ
ХАРАКТЕРИСТИКИ
НА 1 ГГЦ
Фазовый шум -80 дБн/Гц при отстройке 10 Гц
-102 дБн/Гц при отстройке 1 кГц
-116 дБн/Гц при отстройке 20 кГц (АКИП-7SG392 и АКИП-7SG394)
-114 дБн/Гц при отстройке 20 кГц (АКИП-7SG396)
-130 дБн/Гц при отстройке 1 МГц (АКИП-7SG392 и АКИП-7SG394)
-124 дБн/Гц при отстройке 1 МГц (АКИП-7SG396)
Гармоники несущей < - 55 дБн (<+7 дБм, N-тип)
Негармонические
составляющие
< -65 дБн при отстройке < 10 кГц
< -75 дБн при отстройке > 10 кГц
Паразитная ЧМ 1 Гц (300 Гц … 3 кГц)
Паразитная АМ 0,006% (300 Гц … 3 кГц)
УСТАНОВКА ФАЗЫ Диапазон установки ± 360°
Дискретность установки 0,01º (DC … 100 МГц)
0,1º (100 МГц … 1 ГГц)
1,0º (1 ГГц … 8,1 ГГц)
ВНУТРНЕННИЙ
ОПОРНЫЙ ГЕНЕРАТОР
10 МГЦ
Тип опорного генератора Стандартный OCXO / Рубидиевый (опция 04)
Старение 5 х 10-8/год / 1 х 10-9/год
Стабильность (0…45 °C) 2 х 10-9 / 1 х 10-10
Выход 10 МГц (задняя панель) Синус, 1,75 Впик-пик, 50 Ом
ВНЕШНИЙ ОПОРНЫЙ
ГЕНЕРАТОР
Вход 10 МГц Входной уровень: 0,5 … 4 Впик-пик
Входной импеданс: 50 Ом
ВНУТРЕННИЙ
ИСТОЧНИК МОДУЛЯЦИИ
Формы сигналов Синус, пила, треугольник, меандр, импульс, шум
КНИ –80 дБн (на 20 кГц)
Частотный диапазон 1 мкГц … 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394),
(fC < 93,75 МГц - АКИП-7SG396)
1 мкГц … 50 кГц (fC > 62,5 МГц - АКИП-7SG392 и АКИП-7SG394);
(fC < 93,75 МГц - АКИП-7SG396)
Выход 50 Ом; уровень: ± 1 В … полная девиация
АМПЛИТУДНАЯ
МОДУЛЯЦИЯ
Коэффициент АМ 0 … 100 % (разрешение: 0,1 %)
Ширина полосы модуляции > 100 кГц
Модуляционное искажение BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц)
N-тип: C < 62,5 МГц, fM = 1 кГц)
Источник Внутренний или внешний
ЧАСТОТНАЯ
МОДУЛЯЦИЯ
Девиация частоты 0,1 Гц … 32 МГц (в зависимости от fC)
Ширина полосы модуляции 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396)
100 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396)
Модуляционное искажение < -70 дБ (fC = 1 ГГц, fM = fD = 20 кГц)
Источник Внутренний или внешний
ФАЗОВАЯ
МОДУЛЯЦИЯ
Девиация 0 … 360° (разрешение: 0,01º < 100 МГц, 0,1º < 1 ГГц, 1º > 1 ГГц)
Ширина полосы модуляции 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396)
100 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396)
Модуляционное искажение < -60 дБ (fC = 100 МГц, fM =1 кГц, fD = 50°)
Источник Внутренний или внешний
ИМПУЛЬСНАЯ
МОДУЛЯЦИЯ
Отношение уровней
импульс/пауза
BNC: 70 дБ
N-тип : 57 дБ (fC ≤ 1 ГГц); 40 дБ (1 ГГц ≤ fC < 4 ГГц);
35 дБ (fC ≥ 4 ГГц)
Время нарастания 20 нс
Источник Внутренний или внешний
ВНЕШНЯЯ
I/Q МОДУЛЯЦИЯ
Несущая частота 400 МГц … 2,025 ГГц (АКИП-7SG392)
400 MHz … 4,05 ГГц (АКИП-7SG394)
400 МГц … 6,075 ГГц (АКИП-7SG396)
I/Q – вход 50 Ом, ± 0,5 В (на задней панели)
Полоса 300 МГц модулированный ВЧ сигнал
Смещение I или Q < 500 мкВ
Подавление несущей > 40 дБн (>35 дБн > 4 ГГц)
ДВОЙНОЙ ГЕНЕРАТОР
МОДУЛИРУЮЩЕГО
СИГНАЛА
Число каналов 2 (I и Q)
Разрешение ЦАП Двойной, 14 бит на 125 МГц
Частота среза
восстанавливающего фильтра
10 МГц (3-го порядка ФНЧ Бесселя)
Сигнал произвольной формы Память: до 16 Мбит, частота 1 Гц … 6 МГц (разреш.: 1 мкГц),
длинна символа: 1 … 9 бит
Источник СПФ Генератор ПСП (длина последовательности: 2n – 1 (5 < n < 32)
Генератор кодовых последовательностей (10 бит)
Цифровые фильтры Найквиста, корень из Найквиста, Гаусса, Прямоугольный,
Линейный, КИХ (FIR) , пользовательский
ВЕКТОРНАЯ МОДУЛЯЦИЯ Типы модуляции PSK, QAM, FSK, CPM, MSK, ASK, VSB
Производные PSK PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16
PSK, 3π/8 8 PSK
Производные QAM 4, 16, 32, 64, 256
Производные FSK 1-бит … 4-бит с девиацией 0 … 6 МГц
Производные ASK 1-бит … 4-бит
Производные CPM 1-бит … 4-бит с индексом модуляции 0 … 1,0
Поддерживаемые стандарты GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC,
TETRA, ATSC DTV
ВЫХОД
СТРОБСИГНАЛОВ
(ОПЦИЯ 01)
Выход SMA на задней панели, 50 Ом
Частотный диапазон Как и основной выход
Время установления менее 35 пс (20 % … 80 %)
Джиттер fC > 62,5 МГц fC < 62,5 МГц <10–4 U.I. (1 кГц … 5 МГц полосы пропускания)
Выходной уровень 0,4 Впик-пик … 1 Впик-пик, смещение: ± 2 В
Разрешение: 5 мВ; погрешность: ± 5%
Совместимость ECL, PECL, RSECL, CML, LVDS, NIM
ГКЧ Диапазон частот АКИП-7SG392 и АКИП-7SG394: DC … 64 МГц; 59,375 …
128,125 МГц; 118,75 … 256,25 МГц; 237,5 … 512,5 МГц; 475 …
1025 МГц; 950 … 2050 МГц; 1900 … 4100 МГц (АКИП-7SG394)
АКИП-7SG396: DC … 96 МГц; 89,0625 … 192,188 МГц; 178,125
… 384,375 МГц; 356,25 МГц … 768,75 МГц; 712,5 МГц … 1537,5
МГц; 1425 … 3075 МГц; 2850 … 6150 МГц
Разрешение 0,1 Гц
Источник Внутренний или внешний
ОБЩИЕ ДАННЫЕ Интерфейсы LAN, GPIB, RS-232
Габаритные размеры 216 х 89 х 330 мм
Напряжение питания 90…264 В, 47…63 Гц (90 Вт)
Масса 4,5 кг
Комплект поставки Сетевой шнур, руководство по эксплуатации
Опции Опция 04: рубидиевый опорный генератор; RM2U-S –
одиночный комплект для монтажа в стойку; RM2U-D – двойной
комплект для монтажа в стойку
