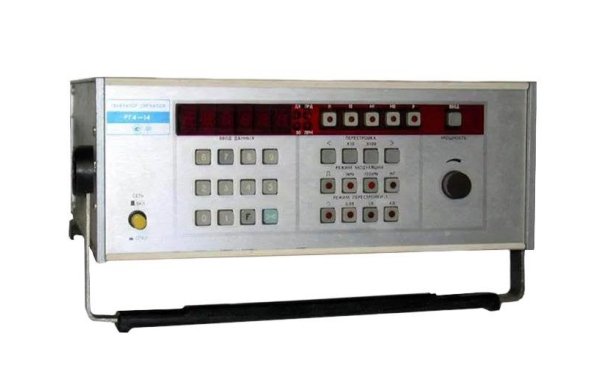

Генератор сигналов ВЧ РГ4-17-01
Генератор РГ4-17-01 предназначен для проверки и настройки аппаратуры средств связи в лабораторных и цеховых условиях, в ремонтных и поверочных службах. Прибор может работать в составе автоматизированных рабочих мест.РГ4-17-01 является полным аналогом генератора Г4-164. Генератор РГ4-17-01 - один из лучших генераторов этой серии, не требующий дополнительного обслуживания и настроек.
Особенности генератора РГ4-17-01:
• Встроенная микроЭВМ полностью автоматизирует процесс управления приборам, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в требуемых единицах, хранит в памяти до 11 произвольных комбинаций основных параметров.
• Собран на элементах включающих в себе долговечность и износостойкость: активные элементы как транзисторы и коденсаторы включают в себя золото, платину, палладий и другие хорошо токонесущие драгметаллы.
• Улучшенный температурный диапазон, передняя панель устройства, заземление и защита от помех внутренних элементов.
• Жёсткие условия эксплуатации.Режимы работы: НК, АМ, ИМ, ЧМ.
Технические характеристики генератора РГ4-17-01:
Выходной сигнал
• Диапазон частот - 100 кГц – 639,999 МГц 100 кГц – 639,999 МГц
• Дискретность на частоте 100 кГц 160 МГц - 100 Гц
• Дискретность на частоте 160 МГц 639,999 МГц - 1 кГц
• Погрешность установки частоты ≤± 5*10-5%
• Нестабильность частоты за 15 минут ≤± 0,5*10-7f
• Выходная амплитуда 32 нВ - 2 В
• Выходная амплитуда в режиме амплитудной модуляции 32 нВ - 1 В
• Выходная амплитуда с аттенюатора 32 нВ - 0,2 В
• Основная погрешность установки опорного уровня с нагрузкой 50 Ом ≤± 1 дБ
• Основная погрешность установки опорного уровня с нагрузкой 75 Ом ≤± 1,5 дБ
Модуляция
• Диапазон внешних модулирующих частот амплитудная модуляция в диапазоне 100 кГц - 4МГц 50 Гц - 0,02 fн , но не более 20 кГц
• Диапазон внешних модулирующих частот амплитудная модуляция в диапазоне ≥ 4МГц 50 Гц - 60 кГц
• Диапазон внешних модулирующих частот частотная модуляция 30 Гц - 60 кГц
• Коэффициент амплитудной модуляции 0 % - 99 %
• Погрешность установки на частоте 1 кГц и коэффициенте 5 % 50 % - ≤±5
• Погрешность установки на частоте 1 кГц и коэффициенте 50 % 90 % - ≤±10
• Внутренняя импульсная амплитудная модуляция (меандр) 1 кГц ±50 Гц
• Частота внешней амплитудной модуляции 50 Гц - 10 кГц
• Длительность импульса внешней амплитудной модуляции 5 мкс - 10 мс
• Амплитуда импульса внешней амплитудной модуляции 4 В
Общие характеристики генератора РГ4-17-01:
• Напряжение питания 220±22 В, 50 Гц или 220±11 В, 400 Гц или 115±5,75 В, 400 Гц
• Габаритные размеры 486х173х475 мм
• Масса 24 кг
