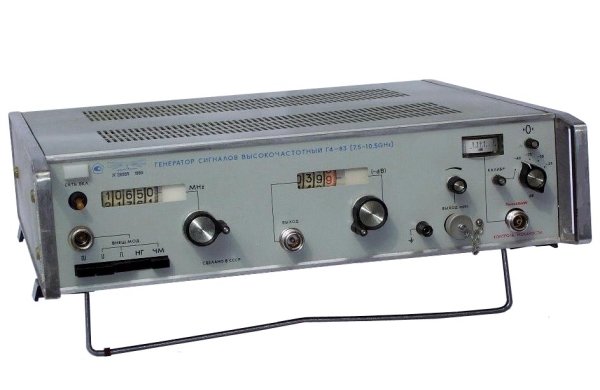

Генератор сигналов ВЧ Г4-83
Генератор Г4-83 предназначен для регулировки, проверки и исследования параметров радиоприемных и антеннофидерных устройств.
Особенности генератора Г4-83:
Наличие внутренней модуляции типа меандр обеспечивает повышение чувствительности измерений в тракте
Предусмотренный в прибор режим внешней ИМ позволяет применять его для проверки и регулировки импульсных СВЧ приемников и различных импульсных СВЧ приборов
В режиме ЧМ генератор может выполнять функции ГКЧ (с небольшими пределами качания)
Технические характеристики генератора Г4-83:
• Диапазон частот, ГГц 7,5-10,5
• Погрешность установки частоты ±0,5%
• Нестабильность частоты За 15 мин работы 5*10-5
• Выходная мощность калиброванная, Вт 10-4 - 10-15
• Выходная мощность некалиброванная, Вт 3*10-3 - 3*10-8
• Погрешность установки опорного уровня выходной мощности 1,2 дБ
• Нестабильность выходной мощности За 15 мин работы 0,1 дБ
• Режим внешней ИМ
- частота повторения 0,01-20 кГц
- амплитуда 15-30 В
- длительность 0,2-200 мкс
- длительность фронта 0,25 мкс
- длительность среза 0,5 мкс
Общие характеристики генератора Г4-83:
• Потребляемая мощность 125 В*А
• Габаритные размеры 480X120X477 мм
• Масса 20 кг
