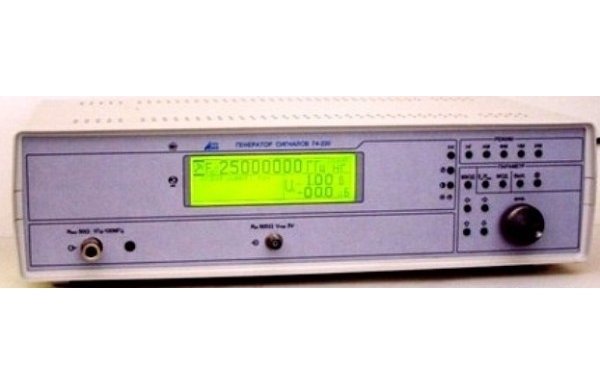

Генератор сигналов ВЧ Г4-224
Генератор Г4-224 – настольный цифровой прибора СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генератор имеет следующие режимы работы:
• НК - режим немодулированных колебаний;
• ЧМ - режим частотной модуляции от внешнего сигнала;
• АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Основная погрешность установки частоты не более 3*10-7. Предусмотрено управление генератором через встроенный интерфейс RS-232.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Диапазон выходных частот – (2,0…9,0) ГГц.
• Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002
• Максимальная выходная мощность не менее 50 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +15дБм, с погрешностью не более 1,0дБ в интервале от +15дБм до – 20дБм и 2,0 дБ до –50дБм
• Основная погрешность установки частоты не более 3*10-7
• Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В, с частотой 400 Гц;
• Условия эксплуатации: гр. 1.1 УХЛ ГОСТ В20.309.304
диапазон рабочих температур: +(5…40)о С;
относительная влажность воздуха, не более - 80%, при температуре 25о С.
• Габаритные размеры прибора, не более 317 х 132(156) х 257 мм, в скобках приведен размер с открытыми ножками.
• Наработка на отказ – не менее 20000 час.
• Масса прибора не более 8 кг
