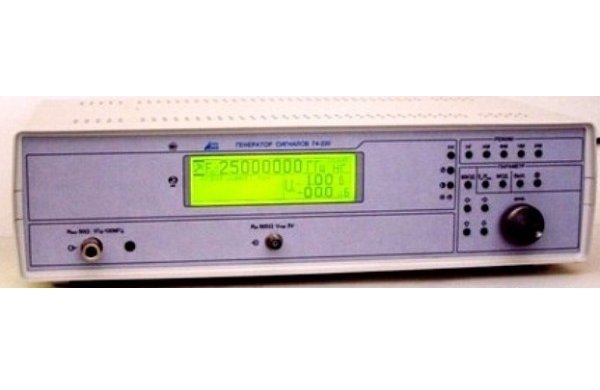

Генератор сигналов ВЧ Г4-220
Генератор Г4-220 - настольный цифровой прибор общего назначения. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а также для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генератор Г4-220 имеет пять режимов работы:
• НГ - немодулированные колебания;
• АМ - амплитудная модуляция от внутреннего или внешнего сигнала;
• ЧМ - частотной модуляция от внутреннего или внешнего сигнала;
• ФМ - фазовая модуляция от внутреннего или внешнего сигнала;
• ИМ - импульсная модуляция от внутреннего или внешнего сигнала.
Особености генератора Г4-220:
• Работа генератора Г4-219 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS)
• Генерируемый сигнал синтезируется со свойственной цифровым системам точностью
• Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны
• 4 режима модуляции: АМ, ЧМ, ФМ, ИМ
• Предусмотрено управление генератором через встроенный интерфейс RS-232
Технические характеристики генератора Г4-220:
• Рабочий диапазон несущей частоты От 10 МГц до 2,5 ГГц
• Шаг установки несущей частоты От 0,01 Гц до 100 Гц
• Основная погрешность установки несущей частоты Не более 5х10-6
• Максимальный уровень выходного сигнала на нагрузке 50 Ом Не менее 20 мВт
• Глубина регулировки выходного сигнала 100 дБ
• Основная погрешность регулировки выходного уровня
- при регулировке 60 дБ Не более 1 дБ
- при регулировке до 100 дБ Не более 2,5 дБ
• Рабочий диапазон модулирующей частоты От 0,1 Гц до 100 кГц
• Шаг перестройки модулирующей частоты От 0,1 Гц до 10 Гц
• Виды внутреннего генератора модулирующего напряжения в режиме АМ и ФМ
- Синусоидальный
- Прямоугольный
• Виды внутреннего генератора модулирующего напряжения в режиме ЧМ
- Синусоидальный
- Прямоугольный
- Треугольный
- Линейно-импульсный
Общие характеристики генератора Г4-220:
• Питание (220±22) В, (50±2) Гц
• Габариты 474х131х260 мм
• Масса 8 кг
