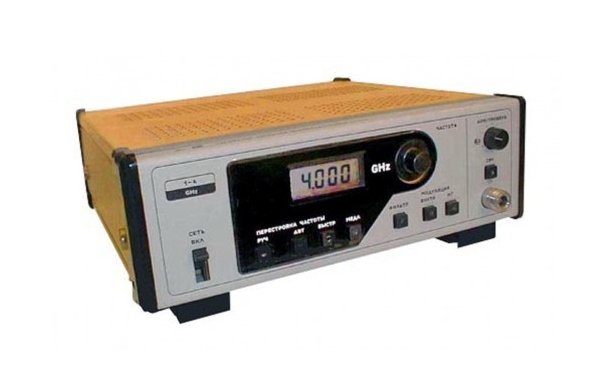

Генератор сигналов ВЧ Г4-193
Генератор сигналов высокочастотный ГЧ-193 с ручной и автоматической перестройкой частоты и с перестройкой частоты от источника внешнего управляющего напряжения предназначен для использования в качестве источника сигналов СВЧ мощности для различных применений в автономном режиме и в составе измерительных систем. Прибор стабильный по частоте и имеет высокое качество выходного СВЧ сигнала.
Особенности генератора Г4-193:
• Возможна работа в режиме внешнего управления частотой СВЧ-сигнала самостоятельно и в составе измерительных систем в качестве гетеродинов
• Внешняя синхронизация по частоте
• В комплект входят фильтры для понижения уровня гармонических составляющих и направленный ответвитель для подключения внешнего частотомера
Технические характеристики генератора Г4-193:
• Диапазон частот 1,0 - 4,0
• Основная погрешность ± 1%
• Нестабильность частоты 0,5*10-4 fн
• Выходная мощность 10 мВт
• Параметры модуляции
• Диапазон внешних модулирующих частот в режиме ЧМ 0 Гц...250 кГц
• Пределы установки девиации частоты Не менее 40 МГц
• Частота внутреннего АИМ-сигнала (меандр) 1 кГц
• Длительность импульса внешней АИМ с частотой следования 0,1 - 250 кГц 1 - 500 мкс
Общие характеристики генератора Г4-193:
• Питание (220±22) В, (50±0,5) Гц; (220±22) В, (400±12) Гц; (115±5,75)В(400±12)Гц
• Потребляемая мощность 40 В · А
• Габаритные размеры 305х115х312 мм
• Масса 6 кг
