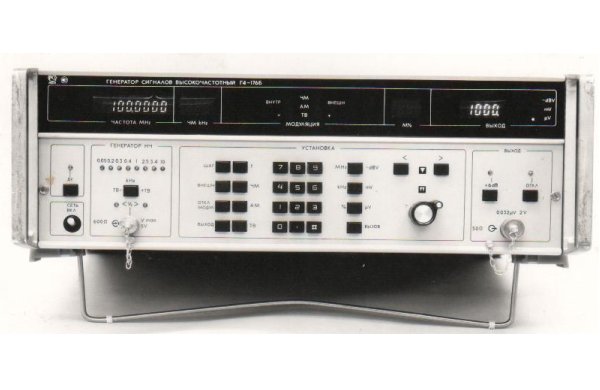

Генератор сигналов ВЧ Г4-176Б
Генератор сигналов высокочастотный Г4-176 предназначен для проверки и настройки связной и телевизионной приемопередающей аппаратуры, работающей в режимах НК, AM, ЧМ, TV. Прибор отвечает широким требованиям заинтересованного потребителя. Широкий диапазон устанавливаемых выходных напряжений делают незаменимым Г4-176Б для испытаний перегрузки приёмников, при испытании смесителей высокого уровня по интермодуляционным искажениям, в схеме измерения импедансов и т. п. Может применяться в условиях лабораторий, цехов, ремонтных и поверочных службах, в том числе в составе авто матизированных рабочих мест. Заменяет генераторы Г4-116, Г4-130, Г4-152. Отличается от заменяемых приборов встроенной микроЭВМ, превосходит их по точности установки частоты, динамическому диапазону изменения выходного напряжения, спектральной чистоте выходного сигнале и ряду других параметров.
Особенности генератора Г4-176, Г4-176Б:
• Для удобства при проведении повторяющихся измерений в генераторе может быть использована внутренняя память, позволяющая запомнить 11 комбинаций параметров.
• Генератор может работать в КОП и обеспечивает полную программируемость при дистанционном управлении в составе АИС или автономно.
• Ручное управление осуществляется с передней панели посредством клавиатуры и ручки плавной установки параметров.
| Технические характеристики | |
| Частотные характеристики | |
| Диапазон частот | 0.1 ..1020 МГц |
| Погрешность установки частоты | 1,5х10-7 |
| Параметры выходного напряжения | |
| Пределы изменения выходного напряжения до 640 МГц | 0,032х10-6...2 В (-149,9...+6)дБ |
| Пределы изменения выходного напряжения до 960 МГц | 0,032х10-6...1 В |
| Пределы изменения выходного напряжения в режиме АМ дискретно через 0,1 дБ | 0,032х10-6...1 В |
| Нестабильность выхода | ±0,1 дБ |
| Гармонические составляющие при Uвых -30 дБ | |
| Гармонические составляющие при Uвых>1 В | -23 дБ |
| Негармонические составляющие при отстройке на 20 кГц | -80 дБ |
| Паразитная АМ в полосе частот 0,03...20 кГц | 0,1% |
| Спектральная плотность мощности фазовых флуктуаций при отстройке на 20 кГц по диапазону fн | -135...-113 дБ/Гц |
| Параметры модуляции | |
| Частота модулирующего сигнала внутренняя АМ и ЧМ | 50, 200, 300, 400, 1000, 2500, 3400, 10000 Гц |
| Частота модулирующего сигнала внешняя АМ и ЧМ | 0,05...60 кГц |
| Пределы установки коэффициента АМ | 0...99% |
| Пределы установки девиации частоты | 0,05...995 кГц |
| Общие характеристики | |
| Питание от сети 50 или 400 Гц | 220 или 115 В |
| Потребляемая мощность | 100 Вт |
| Выходное сопротивление, Ом | 50 (75 с переходом) |
| Интервал рабочих температур | -10°С ...+50°С |
| Технический ресурс | 10 000 ч |
| Средний срок службы | 15 лет |
| Габаритные размеры | 486х173х475 мм |
| Масса | 24 кг |
