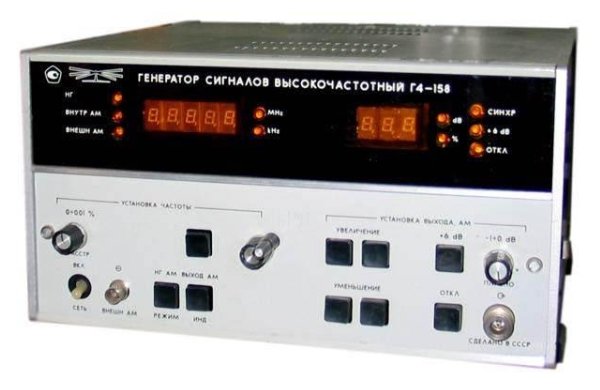

Генератор сигналов ВЧ Г4-158М
Генератор сигналов Г4-158М предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах МК и AM, включая радиовещательную и связную аппаратуру с ОБП. Генератор Г4-158М - современная замена Г4-158.
Особенности генератора сигналов Г4-158М:
• Возможность дистанционного управления параметрами и режимами
• Высокая стабильность (10-6) и точность (0,001 %) установки частоты
• Высокое качество параметров AM
• Возможность автоматизированного контроля основных технических характеристик
Технические характеристики генераторов сигналов Г4-158М:
| Параметры | Значения | |
| Г4-158 | Г4-158М | |
| Диапазон частот | 0,01-100 МГц | 0,01-150МГц |
| Пределы допускаемой основной погрешности установки частоты | ±0,001 % | |
| Пределы допускаемой основной погрешности ослабления аттенюатора | ±0,5 дБ (до 59 дБ); ±1дБ (свыше 59 дБ) ±2 дБ (до 105дБ) | |
| Пределы допускаемой основной погрешности: | ||
|
установки выходного напряжения (на выходе аттенюатора) |
±0,5 дБ (до 50 МГц); ±1 дБ (свыше 50 МГц) | |
| нестабильность частоты | ±1*10-5 f | |
| Выходное напряжение | 1*10-7 - 2 В | |
| Пределы установки коэффициента | AM 0-99 % | |
| Диапазон модулирующих частот | 30 Гц - 20 кГц | |
| Коэффициент гармоник огибающей АМ-сигнала | 1-3 % | |
| Гармонические составляющие | - 30 дБ | |
| Питание | 220±22 В, 50±0,5 Гц или 400 +2-12 Гц | |
| Габариты | 240х363х90мм | |
| Масса | 3 кг | |
