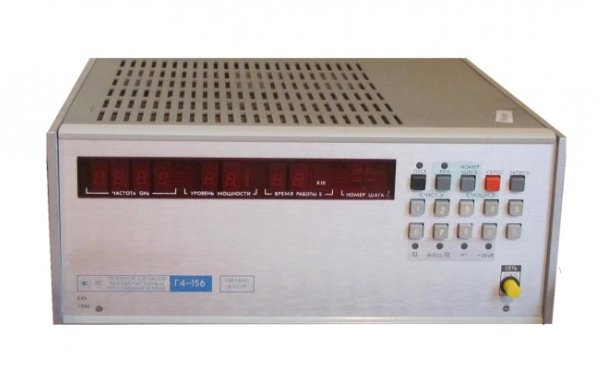

Генератор сигналов ВЧ Г4-156
Генератор Г4-156 предназначен для использования в качестве источника сигнала при регулировании и поверке радиоэлектронной аппаратуры. Прибор применяется при разработке, производстве и эксплуатации СВЧ аппаратуры, в том числе РЛС, линий связи, радиоизмерительной аппаратуры.
Особености генератора Г4-156:
Прибор может работать автономно и в составе автоматизированных измерительных систем.
Программное управление параметрами осуществляется контроллером с внутренней оперативной памятью.
Оперативная память контроллера может хранить до 16 наборов частоты, уровня мощности и времени работы.
Возможно дистанционное управление параметрами выходного сигнала в цифровом коде от внешнего управляющего устройства (ЭВМ, пульт дистанционного управления) в потенциальном двоично-десятичном коде формата 8-4-2-1.
Оригинальное решение генераторного устройства на диоде Ганна обеспечивает широкий диапазон частот и позволяет повысить надежность, уменьшить габариты и массу в 2-3 раза.
Технические характеристики генератора Г4-156:
• Диапазон частот, ГГц 25,95-37,5
• Погрешность установки частоты ±1%
• Нестабильность частоты За 15 мин 1*10-4 f
• Паразитная девиация частоты 2*10-5 f
• Выходная мощность > 5*10-3 Вт
• Пределы регулирования выходной мощности 0-40 дБ
• КСВН выхода Не более 1,3
Общие характеристики генератора Г4-156:
• Питание 220±22 В, 50±0,5 Гц или 220±11 В, 400+28 -12Гц
• Потребляемая мощность Не более 65 В*А
• Габаритные размеры 335X130X350 мм
• Масса 10 кг
