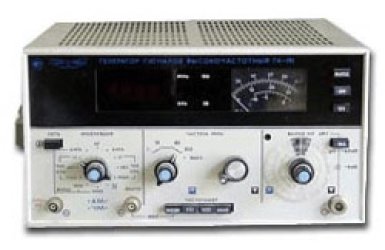

Генератор сигналов ВЧ Г4-151
Генератор Г4-151 - прибор с широким диапазоном частот, высокой стабильностью и точностью ее установки. Может управляться дистанционно аналоговыми сигналами. Предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры.
Особености генератора Г4-151:
• Генератор перекрывает диапазоны практически всей связной аппаратуры
• Режимы работы: НГ, AM, ЧМ, ИМ
• Малые нелинейные искажения в режиме ЧМ позволяют производить проверку высококачественной аппаратуры стереовещания
• Выполнен на полупроводниковых приборах и микросхемах
• Дистанционное управление
Технические характеристики генератора Г4-151:
• Диапазон частот 1 - 512 МГц
• Погрешность установки частоты 1*10-5 f
• Выходное напряжение 1 - 10-7 В (50, 75 Ом)
• Режим AM
- пределы установки коэффициента модуляции 0-90%
- диапазон модулирующих частот 30 Гц - 60 кГц
- коэффициент гармоник 3-5%
• Режим ЧМ
- девиация частоты 1 -100 кГц
- диапазон модулирующих частот 30 Гц - 60 кГц
- коэффициент гармоник 2; 0,5-1% (в диапазоне стереовещания)
• Режим ИМ
- длительность импульса 0,3-1000 мкс
Общие характеристики генератора Г4-151:
• Габаритные размеры 324X173X370 мм
• Масса 12 кг
