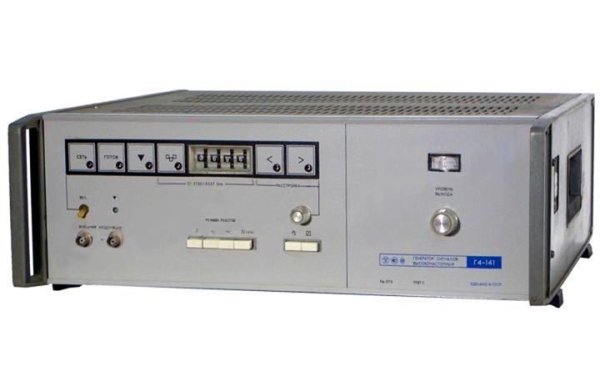

Генератор Г4-141 предназначен для использования в качестве источников СВЧ колебаний при настройке, регулировке и испытаниях радиотехнических устройств миллиметрового диапазона волн.
Особенности генератора Г4-141:
• В приборах применена электрическая перестройка частоты.
• Установка частоты осуществляется кодовым переключателем, расположенным на передней панели.
Технические характеристики генератора Г4-141:
• Диапазон частот, ГГц 37,5-53,57
• Погрешность установки частоты 1%
• Нестабильность частоты За 15 мин 15 МГц
• Паразитная девиация частоты в режиме НГ 6 МГц
• Плавная расстройка частоты Не менее 100 МГц
• Выходная мощность Не менее 4*10-3 Вт
• Пределы регулировки выходной мощности 0 - 30 дБ
• Режим внутренней ИМ
- частота повторения 1±0,2 кГц
- скважность 2±0,4
• КСВН выхода 1,5
• Плотность потока мощности 0,5*10-2 Вт/м2 (на расстоянии 1 м)
• Акустические шумы 60 дБ (на расстоянии 1 м)
Общие характеристики генератора Г4-141:
• Питание 220 В, 50 Гц; 115 В, 400 Гц
• Потребляемая мощность 60 В · А
• Габаритные размеры 360X190X355 мм
• Масса 13,5 кг
