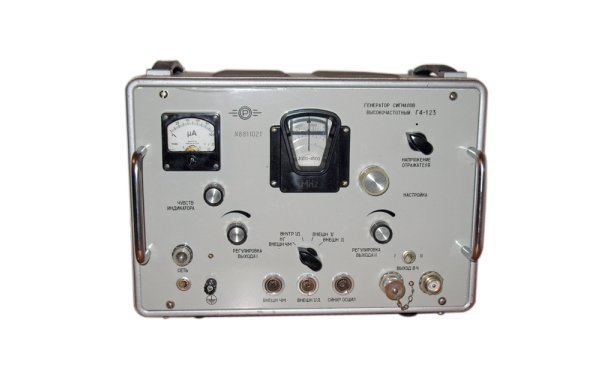

Генератор сигналов ВЧ Г4-123

Артикул: 1-16993

Генератор Г4-123 предназначен для настройки, регулировкии испытаний различных радиотехническийх устройств сантиметрового диапазона волн. Генератор может применться в качестве источника некалиброванного по уровню высокочастотного сигнала для питания измерительных линий, напрвленных отвевитетелей, высококчатотных мостов, антенн, фильтров, входных цепей приемников и т.п. Генератор Г4-123 предназанчен для работы в лабораторных, заводских и полевых условиях.



Генератор сигналов ВЧ Г4-123

Генератор Г4-123 предназначен для настройки, регулировкии испытаний различных радиотехническийх устройств сантиметрового диапазона волн. Генератор может применться в качестве источника некалиброванного по уровню высокочастотного сигнала для питания измерительных линий, напрвленных отвевитетелей, высококчатотных мостов, антенн, фильтров, входных цепей приемников и т.п. Генератор Г4-123 предназанчен для работы в лабораторных, заводских и полевых условиях.


Технические характеристики
 Рабочий диапазон частот  (3000 - 4500) МГц
 Погрешность установки частоты  Не более ±1,25%
 Выходная мощность на нагрузке 50 Ом 40 мВт в диапазоне (3000-3400) МГц
15 мВт в диапазоне (3400-4500) МГц
 Плавное изменение выходной мощности на нагрузке 50 Ом  Не менее 30 дБ
 Частота следования высокочастотных импульсов при внутренней модуляции меандром  1000±100 Гц
 Ассиметрия  10%
 Выходное сопротивление  50 Ом
Параметры выходных ВЧ импульсов при внешней модуляции:
 длительность фронта  0,3 мкс
 длительность среза  0,5 мкс
 неравномерность вершины импульса  10%
 отклонение длительности выходного импульса от длительности модулирующего импульса  Не более ±0,5 мк
 нестабильность фонта и среза  0,5 мкс
Общие характеристики
 Питание  220±22 В, 50±2 Гц
115±5,75 В, 220±11 В, 400+28-12Гц
 Потребляемая мощность   150 В · А
 Габариты  390х300х280 мм
 Масса  18 кг
