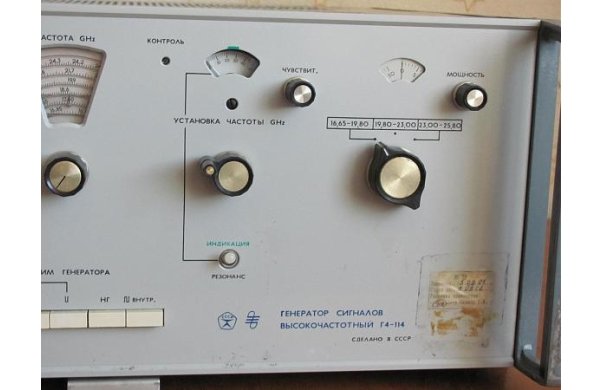

Генератор сигналов ВЧ Г4-114
Генератор Г4-114 используется в качестве источника СВЧ колебаний при настройке, регулировке и испытаниях радиотехнических устройств сантиметрового диапазона волн. Благодаря генераторным камерам специальной конструкции и волноводным переключателям весь диапазон частот волновода соответствующего сечения перекрывается прибором без сменных блоков, что значительно повышает удобство эксплуатации генераторов.
Особенности генератора Г4-114:
В приборах имеется световая индикация, облегчающая поиск и установку частоты.
Предусмотрена возможность свипирования частоты синусоидальным или пилобразным сигналом.
Приборы выполнены преимущественно на полупроводниковых приборах с частичным применением ЭВП и микросхем.
В качестве источника СВЧ колебаний используются отражательные клистроны.
Технические характеристики генератора Г4-114:
• Диапазон частот, ГГц 16,65 - 25,80
• Погрешность установки частоты 0,1%
• Нестабильность частоты За 15 мин работы 1*10-4f
• Паразитная девиация частоты в режиме НГ 2*10-5 f
• Выходная мощность > 5*10-3 Вт
• Ослабление выходной мощности 0-30 дБ
• Параметры выходных импульсов
- в режиме внутренней модуляции меандром частота повторения 1 кГц±20%
- в режиме внешней модуляции меандром частота повторения 0,5-10 кГц
- в режиме внешней модуляции прямоугольными импульсами отрицательной полярности частота повторения 0,5-10 кГц
длительность импульса 0,2-10 мкc
длительность фронта < 0,1
длительность среза < 0,2 мкc
• Частота свипирования 0,5-10 кГц
• Амплитуда (размах) сигнала свипирования 80 В
• Габаритные размеры 490X215X475 мм
• Масса 30,5 кг
