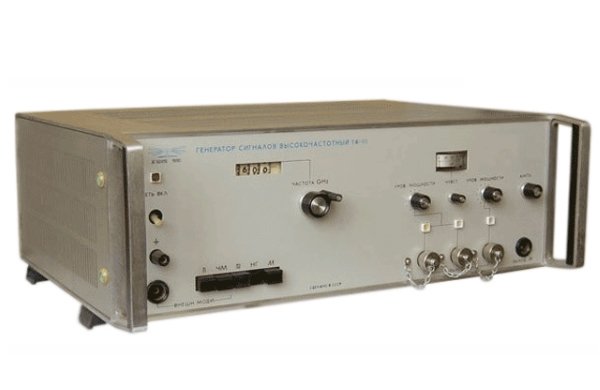

Генератор сигналов ВЧ Г4-111А
Генераторы Г4-111, Г4-111А, Г4-111Б - источники СВЧ колебаний с некалиброванными по мощности выходами. Приборы обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др. Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Генераторы Г4-111, Г4-111А, Г4-111Б найдут применение при испытаниях полупроводниковых устройств типа смесительных и умножительных диодон, варакторов и т. д.
Технические характеристики генераторов Г4-111,Г4-111А,Г4-111Б:
• Диапазон частот, ГГц 6-17,85 6-9 9-12,7
• Погрешность установки частоты 0,5%
• Нестабильность частоты За 30 мин работы 1*10-4f
• Паразитная девиация частоты 1*10-5 f (50 Гц - 20 кГц)
• Выходная мощность, мВт 40 (6-8,9 ГГц)
20 (8,9-12,05 ГГц)
8 (12,05-16,6 ГГц)
4 (16,6-17,44 ГГц)
2 (17,44-17,85 ГГц)
• Ослабление выходной мощности 0-30 дБ
• Нестабильность уровня выходной мощности За 15 мин работы 0,1 дБ
• Мощность сигнала на выходе для подключения ЭСЧ (50 Ом, коаксиал 7/3 мм) 300мВт (6-9 ГГц)
500мкВт (9-12,7 ГГц)
• Режим внешней ИМ
• Частота повторения 0,05-10 кГц
• Амплитуда 9-12 В
• Длительность импульса 0,5-50 мкс
• Длительность фронта 0,2 мкс
• Длительность среза 0,3 мкс
• Частота повторения "меандра" при внутренней модуляции 1 кГц ± 10%
• Частота повторения "меандра" при внешней модуляции 0,4-2 кГц
• Полоса электронной перестройки 3 МГц
Общие характеристики генераторов Г4-111,Г4-111А,Г4-111Б:
• Питание 220 В, 50 Гц; 115 В, 400 Гц
• Потребляемая мощность 140 В · А
• Габаритные размеры 490X175X355 мм
• Масса, кг 24 (Г4-111) и 18 (Г4-111А, Г4-111Б)
