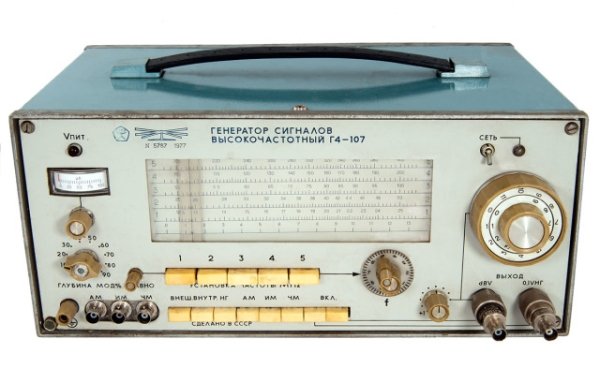

Генератор сигналов ВЧ Г4-107
Генератор Г4-107 - источник сигналов, калиброванных по частоте, величине сигнала и коэффициенту модуляции. Прибор предназначен для поверки и настройки радиоприемной и радиопередающей аппаратуры в заводских и лабораторных условиях. Возможно использование генератора в режимах совмещенных видов модуляции.
Технические характеристики генератора Г4-107:
• Диапазон частот 12,5-400 МГц (5 поддиапазонов)
• Погрешность установки частоты ±1%
• Нестабильность частоты За 15 мин работы 2,5*10-4f
• Выходное напряжение (калиброванное)
- в режиме НГ 1 В - 1 мкВ (50, 75 Ом)
0,1 мкВ (с аттенюатором)
- в режимах AM, ИМ 0,5 от уровня выходного напряжения в режиме НГ
• Погрешность установки опорного уровня напряжения ±1 дБ
• Погрешности аттенюатора ±1 дБ (до 200 МГц)
±1,5 дБ (свыше 200 МГц)
• КСВН выхода 1,5
• Диапазон частот в режиме внутренней АМ 1000 Гц ±5%
• Диапазон частот в режиме внешней АМ 50 Гц - 200 кГц
• Диапазон частот в режиме внутренней ИМ 50 Гц - 10 кГц
• Диапазон частот в режиме ЧМ 10 кГц
• Максимальная девиация частоты в режиме ЧМ 400 кГц
• Коэффициент АМ 0 - 90%
• Погрешность установки коэффициента АМ ±5% (10% < М < 50%)
±10% (50% < М < 80%)
Общие характеристики генератора Г4-107:
• Питание 220±22 В, 50±0,5 Гц; 115±5,75 В, 400+28-12 Гц
• Потребляемая мощность 25 В · А
• Габаритные размеры 190X360X250 мм
• Масса 10 кг
