Наиболее универсальный генератор сигналов, который позволяет формировать наиболее сложные из современных сигналов.

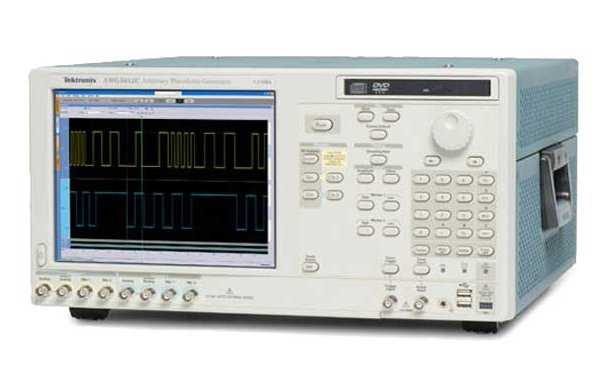

Генератор сигналов произвольной формы AWG5000 с 14-битным разрешением по вертикали (до 1,2 Гвыб/с), 4 аналоговыми и 32 цифровыми выходными каналами является идеальным универсальным решением для формирования смешанных сигналов. Генераторы серии AWG5000 позволяют получать уникальные комбинации аналоговых и цифровых выходных сигналов, что дает возможность формировать аналоговые сигналы в диапазонах IQ и ПЧ с помощью одного прибора. С добавлением возможностей составления последовательностей и динамического скачкообразного сигнала упрощается создание сигналов чрезвычайно сложной формы для более точной симуляции реальной обстановки.
Аналоговый / Цифровой:Цифровой
Интерфейсы: 28 цифровых каналов, GPIB, LAN, USB,
Форма сигнала:Синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, sin(x)/x, возрастание и убывание по экспоненциальному закону, функция Гаусса, функция Лоренца, гаверсинус, постоянный ток, шум.
Синусоидальный сигнал: 240МГц.
Синусоидальный сигнал в пакетном режиме: 240МГц.
Эффективная максимальная частота на выходе: 240МГц.
Сигналы синусоидальной формы: 240МГц.
Сигналы произвольной формы: 14 бит, 600 Мвыб./с
Амплитуда: 3.7 Впик-пик на нагрузке 50 Ом
Виды модуляции:АМ, ЧМ, ФМ, ЧМн, ШИМ
№ Госреестра:52081-12
Росреестр:Да
