Генератор сигналов специальной формы RGK FG-1202 обладает расширенным частотным диапазоном, до 120 МГц по сравнению с младшими моделями своей серии, обеспечивая высокую точность моделирования сигналов с 16-битным разрешением за счет DDS-технологии. Прибор способен воспроизводить большое количество типовых стандартных и специальных сигналов и поддерживает широкий набор модуляций, включая осцилляторную, балансную амплитудную, фазовую одинарную, двойную и квадратурную, широтно-импульсную и т. д., позволяя выполнять тестирование и отладку разнотипного оборудования: акустического, медицинского, автомобильного диагностического, промышленного. Наличие двух каналов, параметры которых независимы между собой и настраиваются отдельно, исключает необходимость задействования дополнительного источника тестовых сигналов.
Особенности генератора сигналов произвольной формы RGK FG-120
- Графический дисплей, на котором отображается форма осциллограмм при выборе типа сигнала и цифровые показатели его настраиваемых характеристик, с цветовой дифференциацией каналов, обеспечивает высокую наглядность настроек.
- Встроенный частотомер с отдельным входом можно использовать для контроля параметров входных сигналов, в том числе рабочего цикла пакетов импульсов, совместимых с ТТЛ.
- Поддержка 18 арифметических и тригонометрических операций дает возможность воспроизводить специальные и произвольные сигналы, описываемые математическими выражениями, выполняя прямой ввод формул.
Функциональные возможности

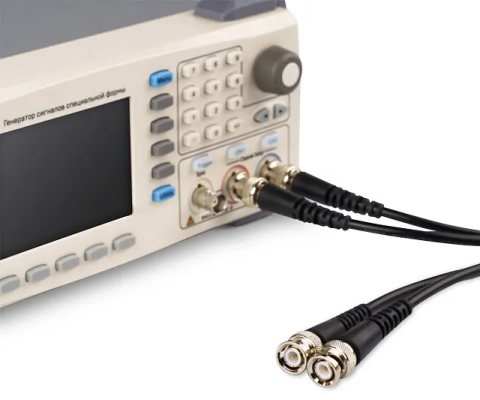

Двухканальный генератор сигналов специальной формы RGK FG-1202 снабжен входом для подключения внешнего и выходом внутреннего источника опорного сигнала, а также входами для устройств, обеспечивающих аналоговую и цифровую модуляцию, и внешний запуск. Помимо предустановленных форм специальных сигналов, сохраненных во встроенной памяти, прибор может воспроизводить предварительно смоделированные пользователем или записанные с помощью осциллографа произвольные сигналы, сохраненные в csv- или bsv-формате на съемный носитель, подключаемый к USB порту на передней панели.
Поддерживается несколько вариантов запуска/синхронизации, реализованы режимы качания частоты и пакетного вывода, предусмотрена возможность изменения выходного сопротивления для каждого генератора сигналов и ограничения амплитуд. Для ускорения настроек можно производить копирование каналов с дублированием параметров, а также их сопряжение с соотносительной связью выбранных характеристик. При использовании в составе испытательных систем и установок, оборудование может подключаться к ПК через LAN- либо USB-интерфейс в режиме дистанционного управления.
Технические характеристики
| Количество каналов | 2 (независимые) |
|---|---|
| Максимальная рабочая частота | 120 МГц |
| Частота дискретизации | до 320 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) ≤120 МГц: от 1 мВ до 2 В (50 Ом) |
| (высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) ≤120 МГц: от 2 мВ до 4 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 6 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 318 x 265 x 110 мм |
| Масса | 3,1 кг |

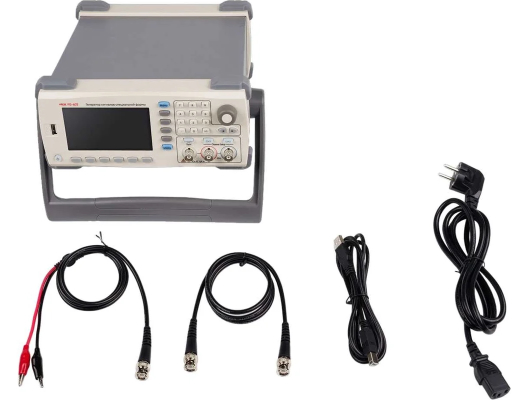

Комплектация
-
Генератор сигналов специальной формы RGK FG-1202
-
Кабель питания
-
Соединительный кабель с разъемом BNC и зажимами "крокодил"
-
Соединительный кабель с разъемами BNC - BNC
-
USB кабель
