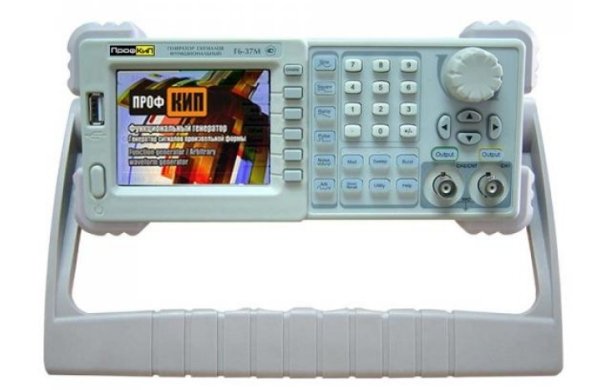

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-27М
Генератор сигналов специальной формы ПРОФКИП Г6-27М – двухканальный функциональный генератор сигналов произвольной формы, меню которого содержит встроенную интерактивную справку по всем основным функциям (инструкция для прибора не требуется). В приборе используется технология прямого цифрового синтеза сигнала (DDS технология). Высококачественный быстрый ЦАП (14 бит) обеспечивает малые искажения и отсутствие фазового дрожания цифрового сигнала данных. Встроенный частотомер до 200 МГц с разрешением 1 мкГц. В генераторе сигналов специальной формы ПРОФКИП Г6-27М реализована возможность рисования сигнала с применением различных видов модуляции, и возможностью подключение к ПК. Прибор имеет дискретизацию 125 МВыб/с, вертикальное разрешение 14 бит и большую длину памяти, что позволяет с высокой точностью обеспечивать синтез сигналов практически любой формы. Программное обеспечение обеспечивает 9 типов стандартных форм сигналов: синус, меандр, пилообразный, импульс, белый шум и т.д., которые отвечают всем основным потребностям для решения прикладных задач. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-27М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
Максимальная частота выходного сигнала | 5 МГц |
Количество выходных каналов | 2 |
Частота дискретизации | 125 МВыб/с |
Длина памяти для сигнала произвольной формы | 16000 точек |
Разрешение по частоте | 1 мкГц |
Форма выходного сигнала | синус, меандр, пилообразный, импульс, белый шум, произвольная форма |
Синус, меандр, импульс, произвольная форма | 1 мкГц … 5 МГц |
Пила /треугольник | 1 мкГц … 300 кГц |
Белый шум Гаусса | 5 МГц (-0.3 дБ) |
Модуляции | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная модуляция с подавлением несущей (DSB-AM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), широтно-импульсная модуляция (PWM), пакетно-импульсная модуляция (PBM) |
Частотомер | до 200 МГц |
Интерфейс связи с ПК | USB |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-27М
• Питание: 100 В … 240 В, 45 Гц … 66 Гц
• Габаритные размеры: 229х105х281 мм
• Вес: 2.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-27М
• Генератор сигналов специальной формы ПРОФКИП Г6-27М
• Кабель питания
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-27М
• USB-GPIB адаптер
