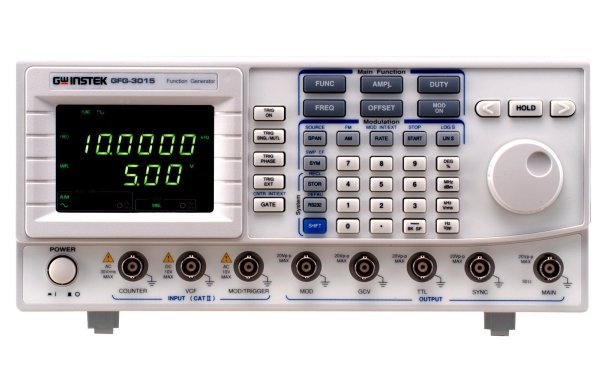

Генератор сигналов специальной формы GW Instek GFG-3015

Артикул: 1-4631

•  Частотный диапазон 10 мГц…15 МГц (8 диапазонов)
Синус, меандр, треугольник, +/- пила, импульсы
Макс. разрешение 10 мГц, погрешность ± 0,02 %
Выход до 10 В (ср. кв., пик-пик, дБм) на 50 Ом
Одновременная индикация уровня и частоты
Регулировка смещения (± 5 В) и коэф. заполнения (до 80 %)
Внутренняя и внешняя АМ/ЧМ, лин/лог свипирование, синхрозапуск, стробирование
6-разрядный частотомер (внутр/внеш) до 150 МГц
Внешнее управление частотой
Выход синхросигнала и преобразователя частота-напряжение
Интерфейс RS-232C

Снят с производства. По подбору замены обращайтесь к менеджерам компании

Особенности

•  Частотный диапазон 10 мГц…15 МГц (8 диапазонов)
Синус, меандр, треугольник, +/- пила, импульсы
Макс. разрешение 10 мГц, погрешность ± 0,02 %
Выход до 10 В (ср. кв., пик-пик, дБм) на 50 Ом
Одновременная индикация уровня и частоты
Регулировка смещения (± 5 В) и коэф. заполнения (до 80 %)
Внутренняя и внешняя АМ/ЧМ, лин/лог свипирование, синхрозапуск, стробирование
6-разрядный частотомер (внутр/внеш) до 150 МГц
Внешнее управление частотой
Выход синхросигнала и преобразователя частота-напряжение
Интерфейс RS-232C

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 10 мГц…15 МГц, 8 диапазонов с автовыбором
Погрешность установки ± (0,02 % + 5 ед. счета)
Разрешение 10 мГц (0,01 Гц…1,5 кГц); 0,1 Гц (0,150 …15 кГц);
1 Гц (1,5…150 кГц); 10 Гц (0,015 …1,5 МГц);
100 Гц (0,15…15 МГц)
Выходной уровень 0,01…10 Впик-пик (ср кв, дБм) на 50 Ом, разрешение 10 мВ
Погрешность установки ± 3 % (10 Гц…1 МГц); ± 10 % (1 …15 МГц)
Выходное сопротивление 50 (± 10 %) Ом
Постоянное смещение -5…5 В (± 3 %) на 50 Ом, разрешение 10 мВ
Регулировка коэф. заполнения -80…20…80 % (± 1 %), частота до 1 МГц, разрешение 1 %
СИНУСОИДА Коэффициент гармоник ≤ 0,5 % (-46 дБс) 10 Гц…100 кГц
≤ -30 дБс до 15 МГц
ТРЕУГОЛЬНИК Нелинейность формы ≤ 1% во всем диапазоне амплитуд на частоте 100 Гц
МЕАНДР Асимметрия формы ± (1% от периода + 3 нс)
Время нарастания/спада < 18 нс
МОДУЛЯЦИЯ Виды модуляции АМ, ЧМ, свиппирование, синхрозапуск (внутр/внеш), стробирование (определяется видом модуляции)
Модулирующий сигнал Синус, меандр, треугольник, пила, асимметричные импульсы
Частота модуляции 10 мГц… 10 кГц (± 1 ед. счета),
 разрешение 0,01 / 1 / 100 Гц
Уровень модуляции > 1 Впик-пик на 10 кОм
АМ Коэффициент АМ 0…100 %
Частота модуляции Внутренняя: 10 мГц…10 кГц; Внешняя: 0…1 МГц
Полоса несущей
(-3 дБ)
100 Гц…5 МГц
Внешняя АМ 100 Гц…5 МГц< 10 Впик-пик
при коэф. модуляции 100 %
ЧМ Девиация 0…± 15 %
Частота модуляции Внутренняя: 10 мГц…10 кГц; Внешняя: 0…50 кГц
Внешняя ЧМ < 5 Впик-пик при девиации 15 %
СВИПИРОВАНИЕ Диапазон свипирования 10 мГц…15 МГц, 8 диапазонов
Глубина свипирования Не менее 100:1
Частота свипирования 10 мГц…10 кГц
Режимы свипирования Линейное и логарифмическое
Выходное напряжение 0…5 Впик-пик на 10 кОм
СИНХРОЗАПУСК Фаза пуск-стоп 90…260°
Частота синхросигнала 100 мГц…10 кГц
Частота несущей 100 мГц…1 МГц (возможно до 10 МГц)
Внешняя несущая 0…1 МГц, уровень ТТЛ
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…10 (± 1) В, глубина регулировки 100:1
Входное сопротивление 10 кОм
ЧАСТОТОМЕР Частотный диапазон Внутренняя/внешняя (5 Гц…150 МГц) (± 2 х 10-5 + 1 ед.)
Макс. разрешение 100 нГц (частота 0,1 Гц); 1 Гц (частота 100 МГц)
Нестабильность кварца ± 2 х 10-5 (23 ± 5 °С) после 30 мин прогрева
Входной импеданс 1 МОм / 150 пФ
Чувствительность ≤ 35 мВср.кв. (до 100 МГц), ≤ 45 мВср.кв. (> 100 МГц)
ОБЩИЕ ДАННЫЕ Напряжение питания 115 / 230 В (± 15 %), 50 / 60 Гц
Габаритные размеры 290 × 142 × 460 мм
Масса 5 кг
