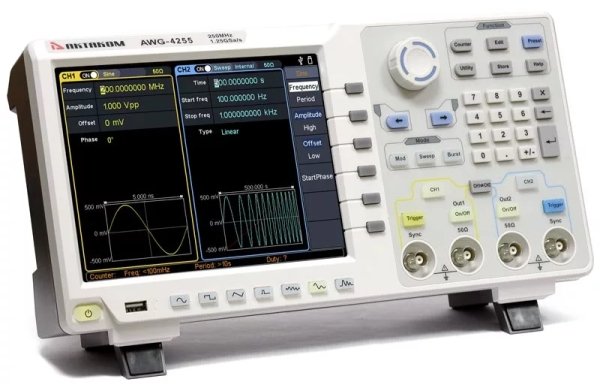

Генератор сигналов специальной формы АКТАКОМ AWG-4165 обеспечивает большое количество генерируемых форм сигнала и типов модуляции, что в сочетании с высокой функциональностью и невысокой ценой делают генератор сигналов AWG-4165 оптимальным выбором для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.
Генератор сигналов специальной формы АКТАКОМ AWG-4165 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф.
Технические характеристики:
| Максимальная выходная частота | 80 МГц (AWG-4085) 100 МГц (AWG-4115) 160 МГц (AWG-4165) 200 МГц (AWG-4205) 250 МГц (AWG-4255) |
||||
| Количество каналов | 2 | ||||
| Частота дискретизации | 1,25 Гвыб/сек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ... 80 МГц (AWG-4085) 1 мкГц ... 100 МГц (AWG-4115) 1 мкГц ... 160 МГц (AWG-4165) 1 мкГц ... 200 МГц (AWG-4205) 1 мкГц ... 250 МГц (AWG-4255) |
|||
| прямоугольный сигнал | 1 мкГц ... 50 МГц (AWG-4165, AWG-4205, AWG-4165) 1 мкГц ... 40 МГц (AWG-4115) 1 мкГц ... 30 МГц (AWG-4085) |
||||
| импульсный сигнал | 1 мкГц ... 25 МГц | ||||
| пилообразный сигнал | 1 мкГц ... 5 МГц | ||||
| гармоники | 1 мкГц ... 40 МГц (AWG-4085) 1 мкГц ... 50 МГц (AWG-4115) 1 мкГц ... 80 МГц (AWG-4165) 1 мкГц ... 100 МГц (AWG-4205) 1 мкГц ... 125 МГц (AWG-4255) |
||||
| белый шум | 120 МГц (-3 дБ, тип.) | ||||
| встроенные формы | 1 мкГц ... 15 МГц | ||||
| произвооьная форма | 1 мкГц ... 50 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ... 28°C) | ±1 ppm | ||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник | ≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц) |
||||
| Общие гармонические искажения | <0.05% (10 Гц ~ 20 кГц, 1 Вп-п) | ||||
| Негармонические искажения (типичное, 0 дБм) | 10 МГц) | ||||
| Фазовый шум (типичное, 0 дБм) | -110 дБн/Гц @ 10 кГц (10 МГц) | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | ≤ 5 нс | ||||
| Выброс | ≤ 3 % | ||||
| Коэффициент заполнения | 50% | ||||
| Джиттер (скз) | 300 пс + 100 ppm | ||||
Треугольный сигнал |
|||||
| Симмметрия | 0 ... 100% | ||||
| Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) | ≤1% | ||||
Импульсный сигнал |
|||||
| Длительность | 12 нс ... 996875 с | ||||
| Время нарастания / спада | ≤ 7 нс | ||||
| Выброс | <3% | ||||
| Джиттер (скз) | 300 пс + 100 ppm | ||||
Гармоники |
|||||
| Порядок гармоник | ≤ 16 | ||||
| Тип гармоники | четная, нечетная, все, пользовательская | ||||
| Амплитуда / Фаза | может задаваться для каждой гармоники | ||||
Пользовательская (произвольная) форма |
|||||
| Количество точек участвующих в формировании сигнала | 2...1 М точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Время нарастания / спада | |||||
| Джиттер (скз) | 3 нс | ||||
Амплитуда |
|||||
| Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) |
||||
| Амплитуда (выс. импеданс) | 2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц) |
||||
| Вертикальное разрешение | 1 мВп-п или 4 разряда | ||||
| Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | ||||
DC смещение |
|||||
| Диапазон (DC) | ±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс) |
||||
| Погрешность | ±(1% + 1 мВ + амплитуда Впп *0,5%) | ||||
| Разрешение | 1 мВп-п или 4 разряда | ||||
Модуляция |
|||||
| Тип модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн (ФМн, бинарная ФМн) | ||||
AM Модуляция |
|||||
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | ||||
| Коэффициент модуляции | 0% ... 100% | ||||
| Частота модуляции | 2 мГц ... 100 кГц | ||||
ЧМ Модуляция |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | ||||
| Частота модуляции | 2 мГц ... 100 кГц | ||||
ФМ Модуляция |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | ||||
| Девиация | 0 ... 180° | ||||
| Частота модуляции | 2 мГц ... 100 кГц | ||||
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Форма модулирующего сигнала | меандр (50% скважность) | ||||
| Частота переключения ЧМн | 2 мГц ... 1 МГц | ||||
Фазовая манипуляция (ФМн, бинарная ФМн) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн) | ||||
| Форма модулирующего сигнала | меандр (50% скважность) | ||||
| Частота переключения | 2 мГц ... 1 МГц | ||||
Амплитудная манипуляция (АМн, ОМн) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний (АМн); Внутренний (ОМн) | ||||
| Форма модулирующего сигнала | меандр (50% скважность) | ||||
| Частота переключения | 2 мГц ... 1 МГц | ||||
ШИМ модуляция |
|||||
| Несущая | импульсный | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной формы | ||||
| Девиация | 0%... 100% | ||||
| Частота модуляции | 2 мГц ... 100 кГц | ||||
Режим свипирования |
|||||
| Тип свипирования | по частоте | ||||
| Интервал свипирования | 1 мс ... 500 с ± 1% | ||||
| Закон | линейный / логарифмический | ||||
| Источник запуска | Ручной, внешний, внутренний | ||||
Режим пачек импульсов |
|||||
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | ||||
| Период | 10 нс ... 500 с | ||||
| Количество импульсов | 1 ... 50000 | ||||
| Источник запуска | внешний | ||||
Частотомер |
|||||
| Частотный диапазон | 100 мГц ... 350 МГц | ||||
| Разрешение по частоте | 7 разрядов | ||||
| Измеряемые параметры | частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса | ||||
Основные характеристики |
|||||
| Тип дисплея | Сенсорный, ЖК, 8", 800 х 600 | ||||
| Интерфейс | USB device, USB host, LAN | ||||
| Входы / Выходы | Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора | ||||
| Питание | 100...240 В АС скз, 45...65 Гц | ||||
| Рабочая температура | 0...40 °C | ||||
| Габаритные размеры | 340 x 177 x 90 мм | ||||
| Масса | 2,5 кг | ||||
 |
 |
 |
 |
Стандартная комплектация:
- Генератор
- Кабель питания
- Кабель USB
- Кабель BNC
