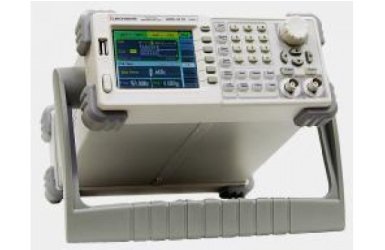

Генератор сигналов специальной формы AKTAKOM AWG-4150
| Характеристика | Значение |
| Максимальная выходная частота | 50 МГц |
| Количество каналов | 2 |
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы |
Частотные характеристики
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 50 МГц | |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||
| белый шум (Гаусс) | полоса 5 МГц (-3дБ) | ||
| специальной формы | 1 мкГц ~ 5 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||
Синусоидальный сигнал
| Коэффициент гармоник | CH1 | CH2 | ||
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п | |
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн |
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц,1 Вп-п) | |||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | |||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | |||
Прямоугольный сигнал
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||
| Выброс | < 5 % (1 кГц, 1 Вп-п) | ||
| Коэф.заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||
| 20 мГц ~ 25 MГц | 50% | ||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||
Треугольный сигнал
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) |
| Симмметрия | 0 ~ 100% |
Импульсный сигнал
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс |
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) |
| Выброс | < 5% |
| Джиттер | 6 нс +100 ppm от периода |
Специальная форма
| Максимальное количество точек участвующих в формировании сигнала | 16 К |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 125 Мвыб/сек |
| Время нарастания/спада | < 20 нс |
| Джиттер (СКЗ) | 6 нс + 30 ppm |
| Сохранение в энергонезависимую память | 10форм |
 |
 |
 |
Характеристики выхода
| Канал (выход) | CH1 | CH2 |
| Амплитуда | 2 мВп-п -10 Вп-п (50 Ом, 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц) |
2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс) |
| Вертиакальное разрешение(100 кГц, синус) | ±(1 %+1 мВп-п) | ±(1 %+ 1 мВп-п) |
| Неравномерность АЧХ (синус, 5 Вп-п) | 0.1 дБ ( 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц) |
|
DC смещение
| Канал (выход) | CH1 | CH2 |
| Диапазон (DC) | 5 В (50 Ом) 10 В (высокий импеданс) |
1.5 В (50 Ом) 3 В (высокий импеданс) |
| Погрешность | ± (1%+1 мВ) | |
Выходной разъем
| Канал (выход) | CH1 | CH2 |
| Импеданс | 50 Ом | 50 Ом |
| Защита | защита от короткого замыкания | защита от короткого замыкания |
AM Модуляция (CH1/CH2)
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц) |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (CH1/CH2)
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация частоты | 0 ~ 2.5 МГц |
ФМ Модуляция (CH1/CH2)
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация | 0 ~ 360° |
Частотная манипуляция (CH1/CH2)
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
ШИМ модуляция(CH1/CH2)
| Частота | 500 мкГц ~ 20 кГц |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Внешний | -6 В ~+6 В (соответствует глубине модуляции 0%~100%) |
Режим свипирования (качания)(CH1/CH2)
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Закон | линейный/логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов(CH1/CH2)
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Тип | Количество импульсов: 1 ~ 50000 , непрерывный, стробированный |
| Начальная/Конечная фаза | 0° ~ 360° |
| Время стояния | 1 мс ~ 500 с + 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на передней панели
| Внешняя модуляция | ±6 Вп-п (5 кОм входной импеданс) |
| Внешний запуск | TTL уровень |
Вход запуска
| Уровень | TTL |
| Скорость нарастания | > 100 нс |
| Входной импеданс | > 10 К, DC связь |
| Время отклика | свипирование:< 500 мкс |
| Режим пачек | < 500 нс |
Выход запуска
| Уровень | TTL |
| Длительность импульса | > 400 нс |
| Выходной импеданс | > 50 Ом |
| Максимальная частота | 1 МГц |
SYNC выход
| Уровень | TTL |
| Длительность | > 50 нс |
| Входной импеданс | > 50 Ом |
| Максимальная частота | 2 МГц |
Частотомер
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал) | |||
| Авто | 1 Гц ~ 200 MГц | 200 мВп-пp ~ 5 Вп-п | |
| Ручной | DC связь | DC диапазон девиации | +1.5 В dc |
| 100 мГц ~ 100 МГц | 20 мВскз ~ +5 Вac+dc | ||
| 100 МГц ~ 200 МГц | 40 мВскз ~ +5 Вac+dc | ||
| AC связь | 1 Гц ~ 100 МГц | 50 мВскз ~ +5 Вac+dc | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ +5 Вac+dc | ||
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п) | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип связи | AC, DC | ||
| Чувствительность | Три уровня: низкий, средний, высокий | ||
| Система запуска | Уровень запуска: ±3 В (0.1 %~ 100%) | ||
| Разрешение: 6 мВ | |||
| Установка уровня: ручной/автоматический | |||
Основные характеристики
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 |
| Питание | 100~240 В АСскз,45~440 Гц, CATII |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN |
| Потребляемая мощность | не более30 Вт |
| Рабочая температура | 0°C...50°C |
| Габаритные размеры | 229 х 105 х 281 мм |
| Вес | 2,8 кг. Габариты в упаковочной таре 230х200х430 мм, вес 3,8 кг. |
Гарантийный срок: 14 месяцев
