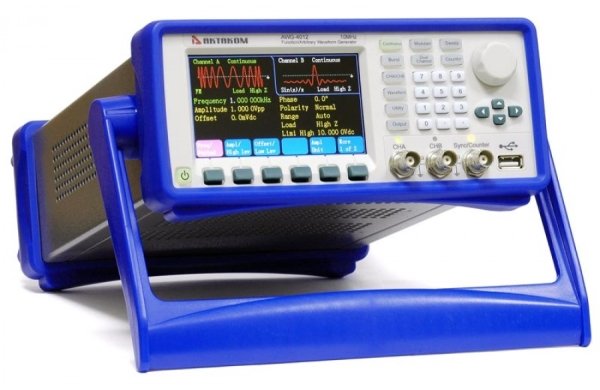

Генератор сигналов специальной формы АКТАКОМ AWG-4022 предлагает большое количество генерируемых форм сигнала и типов модуляции, что в сочетании с высокой функциональностью и невысокой ценой делают генератор сигналов AWG-4022 оптимальным выбором для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.
Генератор сигналов специальной формы АКТАКОМ AWG-4022 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф.
Технические характеристики
| Максимальная выходная частота | 10 МГц (AWG-4012) 20 МГц (AWG-4022) 30 МГц (AWG-4032) 40 МГц (AWG-4042) 60 МГц (AWG-4062) |
||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 50 типов Произвольная форма |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал | 1 мкГц ... 10 МГц (AWG-4012) 1 мкГц ... 20 МГц (AWG-4022) 1 мкГц ... 30 МГц (AWG-4032) 1 мкГц ... 40 МГц (AWG-4042) 1 мкГц ... 60 МГц (AWG-4062) |
|||
| прямоугольный сигнал | 1 мкГц ... 10 МГц | ||||
| импульсный сигнал | 1 мкГц ... 10 МГц | ||||
| другие формы | 1 мкГц ... 5 МГц | ||||
| Встроенные формы | Количество точек участвующих в формировании сигнала | 4…4096 | |||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ... 28°C) | ±(50 ppm + 1 мкГц) | ||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник | ≤-60 дБн (DC-5 МГц) ≤-50 дБн (5 МГц - 30 МГц) ≤-45 дБн (≥30 МГц) |
||||
| Общие гармонические искажения | < 0.1% | ||||
Прямоугольный сигнал |
|||||
| Время нарастания / спада | ≤ 20 нс | ||||
| Выброс | ≤ 10 % | ||||
| Коэф. заполнения | 0,1% ... 99,9% (мин. длительность 50 нс) | ||||
Треугольный сигнал |
|||||
| Симмметрия | 0 ... 100% | ||||
Импульсный сигнал |
|||||
| Длительность | 50 нс ... 2000 с | ||||
| Время нарастания / спада | ≤ 20 нс | ||||
Пользовательская (произвольная) форма |
|||||
| Количество точек участвующих в формировании сигнала | 4096 | ||||
| Вертикальное разрешение | 14 бит (канал CHA), 10 бит (канал CHB) | ||||
| Частота дискретизации | 120 Мвыб/с (кроме AWG-4052); 150 МВыб/с (AWG-4062) | ||||
| Энергонезависимая память | 5 редактируемых форм | ||||
Амплитуда |
|||||
| Амплитуда (50 Ом) | 0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц) | ||||
| Амплитуда (выс. импеданс) | 0,2 мВп-п -20 Вп-п (≤ 20 МГц) 0,2 мВп-п -15 Вп-п (> 20 МГц) |
||||
| Вертикальное разрешение (50 Ом) | 1 мВп-п (≥1 Вп-п) 0,1 мВп-п (< 1 Вп-п) | ||||
| Вертикальное разрешение (выс. импеданс) | 2 мВп-п (≥2 Вп-п) 0,2 мВп-п (< 2 Вп-п) | ||||
| Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | ||||
| Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) | ±0.2 дБ (< 5 МГц) ±0.3 дБ (5 МГц ... 20 МГц) ±0.5 дБ (≥20 МГц) |
||||
DC смещение |
|||||
| Диапазон (DC) | ±5 В (50 Ом), ±10 В (высокий импеданс) | ||||
| Погрешность | ±(1% + 1 мВ.) | ||||
| Разрешение (50 Ом) | 1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В) | ||||
| Разрешение (выс. импеданс) | 2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В) | ||||
AM Модуляция (выход CHA) |
|||||
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||||
| Источник | Внутренний/Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц) | ||||
| Коэффициент модуляции | 0% ... 120% | ||||
ЧМ Модуляция (выход CHA) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||||
ФМ Модуляция (выход CHA) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||||
| Девиация | 0 ... 360° | ||||
Частотная и фазовая манипуляция (выход CHA) |
|||||
| Тип | ЧМн (FSK), ФМн (BPSK) | ||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний/Внешний | ||||
| Диапазон ЧМн | 1 мкГц ... максимальная частота | ||||
| Частота переключения ЧМн | 1 мГц ... 100 кГц | ||||
| Фаза переключения ФМн | 0 ... 360° | ||||
ШИМ модуляция (выход CHA) |
|||||
| Частота | 1 мГц ... 100 кГц | ||||
| Несущая | импульсный | ||||
| Источник | Внутренний / Внешний | ||||
| Девиация | 0% ... 99% | ||||
SUM модуляция (выход CHA) |
|||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц) | ||||
| Коэффициент модуляции | 0% ... 100% | ||||
Режим свипирования (выход CHA) |
|||||
| Тип свипирования | по частоте | ||||
| Интервал свипирования | 5 мс ... 500 с | ||||
| Закон | линейный / логарифмический | ||||
| Направление | Вверх / Вниз | ||||
| Время прямого хода /возврата | 0 ... 500 с | ||||
| Список свипирования | до 600 шагов, время шага 5 мс ... 500 с | ||||
| Источник запуска | Ручной, внешний, внутренний | ||||
Режим пачек импульсов (выход CHA) |
|||||
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | ||||
| Период | 1 мкс ... 500 с | ||||
| Тип | Количество импульсов: 1 ... 1 000 000 | ||||
| Начальная / Конечная фаза | 0° ... 360° | ||||
| Источник запуска | Ручной, внешний, внутренний | ||||
Режим суммирования каналов (выход CHB) |
|||||
| Связь по частоте | Отношение частот / разность частот | ||||
| Связь по амплитуде и DC смещению | Разность амплитуд / разность смещений | ||||
| Комбинированный выход | Объединение амплитуд 0% ... 100% | ||||
Вход запуска и модуляции |
|||||
| Уровень запуска | TTL | ||||
| Уровень модуляции | ±5 Вп-п (полная шкала) | ||||
| Входной импеданс | > 10 К номинальный | ||||
| Тип разъема | BNC | ||||
Выход синхроимпульса (Sync ) |
|||||
| Форма | прямоугольный импульс | ||||
| Уровень | 5 В (выс. импеданс) 2,5 В (50 Ом) | ||||
| Частота и длительность импульса | изменяемая в зависимости от рабочего режима | ||||
| Фронт нарастания | < 10 нс (типичное) | ||||
| Входной импеданс | 50 Ом (типичное) | ||||
| Тип разъема | BNC | ||||
Частотомер |
|||||
| Частотный диапазон | Один канал: 100 мГц ... 350 МГц | ||||
| Разрешение по частоте | 6 разрядов/с | ||||
| Измерение периода и длительности импульса | 100 нс ... 20 с | ||||
| Измерение коэф. заполнения | 1% ... 99% | ||||
| Чувствительность | 20 мВскз ... 5 Вскз 10 мГц ... 100 МГц 40 мВскз ... 5 Вскз 100 мГц ... 200 МГц 50 мВскз ... 5 Вскз 200 мГц ... 350 МГц |
||||
| Время стробирования | 1 мс ... 500 с | ||||
| Связь | AC, DC | ||||
| Уровень запуска | -3 В ... 3 В | ||||
| ФНЧ | отключаемый | ||||
Вход тактирования |
|||||
| Тактовая частота | 10 МГц ± 100 кГц | ||||
| Амплитуда | 1 Вп-п ... 5 Вп-п | ||||
| Входной импеданс | 5 кОм, AC связь | ||||
Выход тактирования |
|||||
| Тактовая частота | 10 МГц | ||||
| Амплитуда | >1 Вп-п | ||||
| Выходной импеданс | 5 кОм, AC связь | ||||
Основные характеристики |
|||||
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | ||||
| Интерфейс | USB device, USB host, RS-232 | ||||
| Питание | 100...240 В АС скз, 45...65 Гц | ||||
| Потребляемая мощность | не более 30 Вт | ||||
| Рабочая температура | 0...40 °C | ||||
| Габаритные размеры | 334 х 256 х 106 мм | ||||
| Масса | 3 кг | ||||
 |
 |
 |
