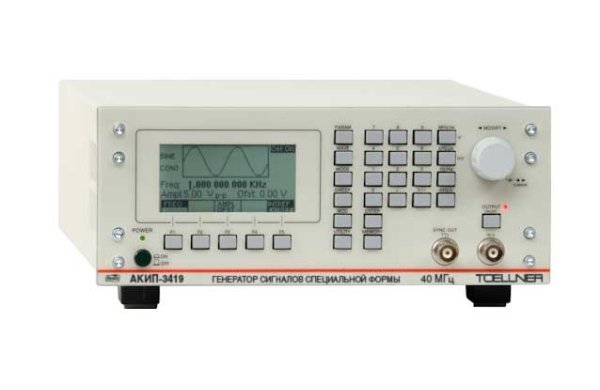

Генератор сигналов специальной формы АКИП-3419

Артикул: 1-378657

  • 1 канал;
  • Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
  • Разрешение по частоте 1 мкГц;
  • Разрядность ЦАП 14 бит; память 1 МБ;
  • Использование прямого цифрового синтеза (DDS);
  • Внутренний опорный генератор: ±2*10-5;
  • Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
  • Режим формирования сигнала произвольной формы до 80 МГц;
  • Виды модуляции: АМ, ЧМ, ЧМн;
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
  • Синхронизация (вход и выход);
  • Интерфейс GPIB, RS-232, USB;
  • ПО для формирования сигналов СПФ (EasyWave);
  • Графический ЖК-дисплей.

Особенности

  • 1 канал;
  • Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
  • Разрешение по частоте 1 мкГц;
  • Разрядность ЦАП 14 бит; память 1 МБ;
  • Использование прямого цифрового синтеза (DDS);
  • Внутренний опорный генератор: ±2*10-5;
  • Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
  • Режим формирования сигнала произвольной формы до 80 МГц;
  • Виды модуляции: АМ, ЧМ, ЧМн;
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
  • Синхронизация (вход и выход);
  • Интерфейс GPIB, RS-232, USB;
  • ПО для формирования сигналов СПФ (EasyWave);
  • Графический ЖК-дисплей.

Технические характеристики

Параметр Значение
Выходные параметры
Частотный диапазон (для синуса) 1 мкГц – 40 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±2*10-5
Выходной уровень (50 Ом) 10 мВ - 10 Впик-пик (≤ 10 МГц)
Выходное сопротивление 50 Ом
Синусодиа
Коэффициент гармоник < -65 дБн от 0 до 20 кГц,
< -60 дБн свыше 20 кГц до 100 кГц,
< -45 дБн свыше 100 кГц до 5 МГц,
< -30 дБн свыше 5 МГц до 40 МГц.
Негармонические искажения < -65 дБн от 0 до 1 МГц
Постоянное смещение
Диапазон
Погрешность установки ±1% ± 10 мВ при 50 Ом
Частотный диапазон 1 мкГц – 40 МГц
Время нарастания/спада < 8 нс
Выброс < 3%
Перестраиваемая скважность 20 – 80%
Погрешность установки скважности ±1 % (для скважности 20 – 80 %)
Пила, треугольник
Диапазон частот 500 мкГц – 10 МГц
Длительность импульса от 50 нс
Время нарастания/спада < 8 нс
Выброс < 3%
Произвольная форма (СПФ)
Длина памяти 2…1000000 точек
Разрешение ЦАП 14 бит
Частота дискретизации 80 МГц (макс.)
Разрешение 4 разряда (0,1 нс)
Пакетный режим
Формы сигналов синус, прямоугольник, пила, СПФ, импульс
Виды запуска по счету (2 … 999999 циклов), непрерывный, по строб-импульсу
Начальная/конечая фаза 0° - +360°
Источник синхронизации внешний, внутренний, ручной
АМ, ЧМ
Формы несущей синус, прямоугольник, пила
Модулирующее колебание (внутреннее) синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц)
Коэффициент АМ 0 - 100 % (АМ)
ЧМН
Формы несущей синус, прямоугольник, пила
Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %,10 мГц – 1 МГц)
ГКЧ
Время качания 10 мс - 500 с
Закон качания линейный или логарифмический
Тип качания возрастание или убывание
Источник синхронизации внешний, внутренний, ручной
Параметры дополнительных входов/выходов
Вход внешней синхронизации входной уровень: TTL; длительность импульса: > 20 нс;
входное сопротивление: 10 кОм; максимальная частота: 20 МГц
Выход SYNC выходной уровень: TTL;
выходное сопротивление: 50 Ом
Вход / выход опорной частоты уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом
Общие данные
ЖК-дисплей графический ЖК дисплей
Напряжение питания 90…264 В, 47…63 Гц (40 ВА)
Габаритные размеры 224 × 88 × 357 мм
Масса 3,2 кг

Комплект поставки

Наименование Количество
1. Генератор сигналов специальной формы АКИП-3419 1
2. Сетевой шнур 1
3. Руководство по эксплуатации 1
