Генератор ВЧ и СВЧ сигналов SMA100B — создан для всех задач, в которых требуются сверхчистые сигналы с аналоговой модуляцией. Заменяя гетеродин в радиолокационных задачах, генератор SMA100B способен формировать СВЧ-сигналы с чрезвычайно низким уровнем однополосного фазового шума на ближних отстройках, позволяя радиолокационным системам обнаруживать даже очень медленно движущиеся объекты. Для тестирования аналого-цифровых преобразователей (АЦП) генератор SMA100B формирует сигналы с чрезвычайно низким уровнем джиттера и высочайшим динамическим диапазоном без паразитных составляющих (SFDR).
Одновременно через второй независимый выход генератор SMA100B способен выдавать чрезвычайно чистые тактовые сигналы для тестирования АЦП с минимальным уровнем джиттера и широкополосного фазового шума.
В условиях автоматизированного производства сверхвысокая выход-ная мощность генератора устраняет необходимость в дополнительных усилителях, при этом поддерживая чрезвычайно низкий уровень гармоник.
Низкий уровень гармонических и субгармонических составляющих сигнала для уровня выходного сигнала менее 10 дБ (1мВт) – не более -55 дБ
Низкий уровень негармонических составляющих сигнала для уровня выходного сигнала менее 10 дБ при отстройках от несущей свыще 10 кГц
В диапазоне от 3 до 6 ГГц -80 дБ
В диапазоне от 6 до 12 ГГц -74 дБ
В диапазоне от 12 до 24 ГГц -68 дБ
Технические характеристики

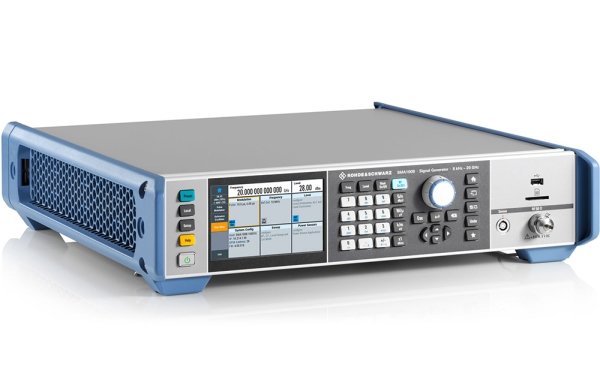

Генератор ВЧ-сигналов SMA100B с опциями SMAB-B92, SMAB-B120, SMAB-K33, SMAB-K22, SMAB-K23, SMAB-K27, SMAB-B81, SMAB-B86
Предустановленные опции:
Опция SMAB-B120 – расширение частотного диапазона до 20 ГГц
Опция SMAB-K33 – высокая выходная мощность
В диапазоне 100 кГц … 1 МГц выходная мощность –127 дБм … +13 дБм
В диапазоне 1 МГц … 6 ГГц выходная мощность –127 дБм … +23 дБм
В диапазоне 6 МГц … 20 ГГц выходная мощность –127 дБм … +20 дБм
Опция SMAB-K22 – высокопроизводительный импульсный модулятор
Опция SMAB-K23 – опция генератора импульсов
Опция SMAB-K27 – опция импульсных последовательностей
Опция SMAB-B81 – разъемы на задней панели
Опция SMAB-B86 – дистанционное управление по шинам GPIB и USB
Опция SMAB-B92 – опция высоты корпуса 2 HU с сенсорным экраном с диагональю 5 дюймов
