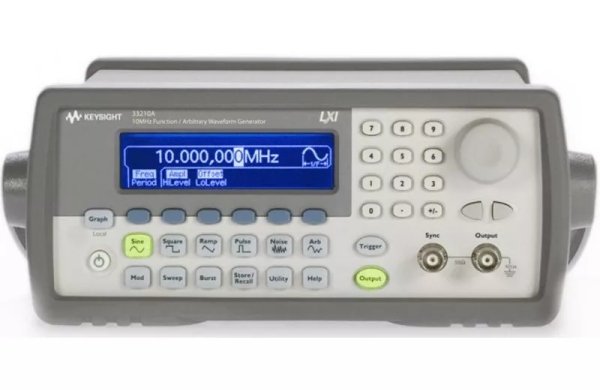

Генератор сигналов сложной/произвольной формы Agilent Technologies 33210А

• Частота выходного сигнала синусоидальной и прямоугольной формы до 10 МГц
• Формы сигнала: импульсный, пилообразный, треугольный, шумовой и напряжение постоянного тока
• Сигналы произвольной формы с разрешением 14 двоичных разрядов, с частотой дискретизации 50 Мвыб/с
• Виды модуляции: АМ, ЧМ, ШИМ
• Свипирование (развертка) частоты по линейному и логарифмическому закону, пакетный режим
• Напряжение выходного сигнала от 10 мВ до 10 В (размах)
• Вход/выход внешнего запуска, вход внешнего сигнала модуляции
• Графический режим для визуальной проверки установок сигнала
• Интерфейсы USB, GPIB и LAN в стандартной комплектации
• Полное соответствие классу С стандарта LXI

 Описание:

Генератор сигналов сложной/произвольной формы 33210A компании Agilent построен на основе прямого цифрового синтеза формы сигнала. Этот принцип обеспечивает высокую стабильность частоты, точность уровня выходного сигнала и позволяет генерировать чистые синусоидальные сигналы с малым уровнем искажений. Он позволяет также формировать сигналы прямоугольной формы с малой длительностью фронта и среза при частоте повторения до 10 МГц и сигналы с линейно нарастающим напряжением при частоте повторения до 100 кГц.

 Генерация импульсов

Генератор 33210A может генерировать импульсы с изменяемой длительностью фронта при частоте повторения до 5 МГц. Возможность изменения периода повторения, длительности и амплитуды импульсов делают этот генератор идеально подходящими для широкого круга применений, где требуется гибкость установки параметров импульсного сигнала.

 Генерация сигнала, заданного пользователем

14 двоичных разрядов разрешения по амплитуде при частоте дискретизации 50 МГц обеспечивают достаточно широкие возможности формирования сигналов с требуемыми параметрами. До четырех различных форм сигналов произвольной формы может быть запомнено в энергонезависимой памяти генератора. Программный пакет Agilent IntuiLink Arbitrary Waveform, использующий редактор формы сигнала, позволяет создавать, редактировать и загружать данные сигнала сложной формы. Используя пакет IntuiLink для осциллографа, можно захватить данные сигнала, отображаемого на экране осциллографа, и переслать их в генератор для последующей генерации этого сигнала. О других возможностях пакета IntuiLink можно узнать, посетив сайт: www.agilent.com/find/intuilink.

 Простота использования функциональных возможностей

Передняя панель проста в обращении и представляет удобное средство взаимодействия пользователя с прибором. Все основные функции прибора доступны нажатием одной или двух клавиш. Для установки частоты, напряжения, смещения или других параметров сигнала можно воспользоваться ручкой настройки или цифровой клавиатурой. Уровень выходного сигнала можно устанавливать, вводя значение непосредственно в единицах размаха напряжения (Vpp), среднеквадратического значения (Vrms), децибелах относительно милливатта (dBm) или в значениях максимального и минимального уровней. Временные параметры можно вводить в герцах (Hz) или секундах.
Режимы внутренней модуляции АМ, ЧМ и ШИМ позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала. Встроенная система свипирования (развертки) частоты по линейному или логарифмическому закону обеспечивает время свипирования от 1 мс до 500 с. В пакетном режиме работы пользователь может задавать число периодов сигнала в пакете. В стандартную комплектацию прибора входят интерфейсы GPIB, LAN и USB; обеспечивается также полная возможность программирования с  использованием команд языка SCPI.

 Технические характеристики

Формы сигнала
Стандартные: cинус, прямоугольный, пилоообразный, треугольный,
импульсный, шумовой, напряжение постоянного тока

 Частотные параметры сигналов

Cинус: от 1 мГц до 10 МГц
Прямоугольный: от 1 мГц до 10 МГц
Пилообразный: от 1 мГц до 100 кГц
Треугольный: от 1 мГц до 100 кГц
Импульсный: от 1 мГц до 5 МГц
Шум (гауссов): полоса частот 7 МГц, тип.

 Амплитудные параметры

Пределы выходного напряжения (размах): от 10 мВ до 10 В на нагрузке 50 Ом, от 20 мВ до 20 В при разомкнутом выходе
Характеристики выхода
• Импеданс: 50 Ом (фиксированный)
• Изоляция: 42 В макс. (пик.) относительно земли
• Защита: от короткого замыкания; при перегрузке по напряжению главный выход автоматически запрещается

 Общие характеристики

Число запоминаемых конфигураций установок: 4 конфигурации
Интерфейсы: USB, GPIB и LAN, в стандартной комплектации
Язык программирования: SCPI1993, IEEE488.2
Габаритные размеры: (ширина х высота х глубина, мм)
• настольный вариант: 261,1 х 103,8 х 303,2; в стойке: 212,8 х 88,3 х 272,2
Масса: 3,4 кг

Комплект поставки: руководство по эксплуатации, руководство по техническому обслуживанию, краткое справочное руководство, данные испытаний, программное обеспечение IntuiLink Waveform Editor, кабель USB, сетевой шнур
