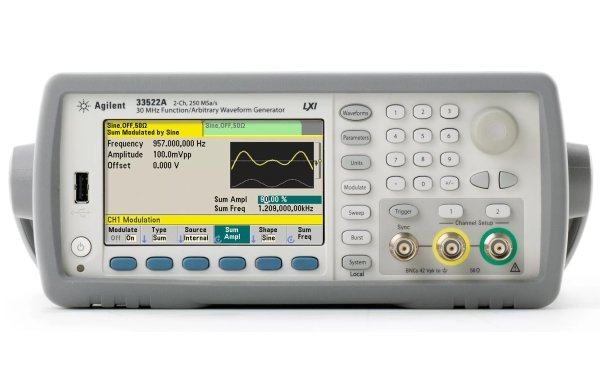

Генератор сигналов сложной/произв. формы до 30 МГц, 2 канала 33522А

• Генерация сигналов синусоидальной и прямоугольной формы в диапазоне частот до 30 MГц
• Джиттер • Сигналы произвольной формы с разрешением 16 двоичных разрядов и частотой дискретизации 250 Мвыб/с
• Поточечное определение сигналов произвольной формы с заданием последовательности исполнения сегментов для более точного отображения сигналов, определяемых пользователем
• Двухканальный режим с независимыми или связанными каналами
• Глубина памяти: 1 Мвыб (стандартно), 16 Мвыб/канал (опция)
• Соответствие классу С стандарта LXI
• Большой, цветной, графический дисплей для одновременной установки параметров и просмотра/редактирования сигнала
• Программное обеспечение BenchLink Waveform Builder Pro для специализированных сигналов, определяемых пользователем

 Генераторы сигналов сложной/произвольной формы серии 33500 компании Agilent предлагают наивысшее качество сигналов и используют передовые методы, которые позволяют более точно генерировать сигналы произвольной формы. Обеспечивая величину джиттера, которая на порядок лучше, чем у любых приборов данного класса, они обеспечивают беспрецедентные средства управления частотой сигнала при решении наиболее сложных измерительных задач.

 Качество сигнала

При испытаниях разрабатываемых устройств пользователь рассчитывает на качество генерируемых сигналов. Чем выше качество генерируемых сигналов, тем больше уверенность в том, что разрабатываемое устройство будет работать в точном соответствии со строгими требованиями стандартов. Генераторы серии 33500 обеспечивают величину джиттера меньше 40 пс для любых сигналов — это в 10 раз меньше, чем у любых других генераторов сигналов сложной/произвольной формы. Разрешение 16 бит является наивысшим разрешением в данном классе. Учитывая сочетание коэффициента нелинейных искажений < 0,04%, частоты дискретизации 250 Мвыб/с при разрядности выборок 16 бит, высокостабильного опорного генератора (опция) и возможности увеличения глубины памяти сигналов произвольной формы (опция), пользователи имеют теперь доступ к новому семейству генераторов, приемлемому по стоимости и обеспечивающему беспрецедентное качество генерируемых сигналов.

 Гибкая генерация сигналов

Генераторы 33521A и 33522A имеют возможность создавать двухтональные сигналы для приложений, использующих двухтональные многочастотные (DTMF) сигналы, в частности, для испытаний телекоммуникационных устройств. Свойством, характерным только для генератора 33522A, является гибкий двухканальный режим. Он обеспечивает возможность организации связанности амплитудных и частотных параметров каналов, создания дифференциальных сигналов и объединения сигналов двух каналов. Эти функциональные возможности полезны в приложениях, когда для обеспечения правильной работы испытуемого устройства, например, кардиостимулятора, требуется синхронизация и взаимодействие двух индивидуальных сигналов.

 Поточечное определение сигналов

Серия 33500 расширяет возможности генерации сигналов за счёт поточечного определения сигналов произвольной формы, которые всегда защищены от искажений, обусловленных наложением спектров, для обеспечения исключительной точности. Генераторы 33521A и 33522A являются первыми в своём классе приборами, которые могут генерировать сигналы в диапазоне частот до 30 МГц, включая стандартные формы сигналов, сигналы произвольной формы и сложные модулирующие сигналы. Обе модели используют патентованный метод для обеспечения пользователя беспрецедентными средствами управления при определении сигналов произвольной формы. Эти средства управления равносильны возможности создавать более сложные сигналы с помощью поточечного определения в сочетании с заданием последовательности исполнения множества сегментов.

 Интерфейс пользователя

Для облегчения работы большой цветной графический дисплей позволяет одновременно устанавливать параметры, просматривать и редактировать форму сигнала. Программное обеспечение BenchLink Waveform Builder Pro упрощает создание специализированных сигналов, определяемых пользователем, а также импорт других сигналов из MATLAB® или результатов измерений осциллографа. Генераторы серии 33500 полностью соответствуют классу С стандарта LXI и предлагают интерфейсы USB 2.0 и 10/100 Base-T Ethernet для быстрого и удобного подключения к ПК или локальной сети. Серия 33500 поддерживает также режим дистанционного управления с использованием браузера для подключения к встроенной Web-странице. Интерфейс GPIB предлагается в качестве опции.

 Основные технические характеристики

 Формы сигнала

Стандартные: cинус, прямоугольный, пилоообразный, треугольный, импульсный, гауссов шум, псевдослучайная двоичная последовательность, напряжение постоянного тока
Произвольной формы, встроенные: кардиосигнал, с экспоненциальным фронтом, с экспоненциальным срезом, колоколообразный импульс, гаверсинус, функция Лоренца (Lorentz), производная от функции Лоренца (D-Lorentz), пилообразный с отрицательным наклоном, sin(x)/x
Произвольной формы, определяемые пользователем: до 1 Мвыб/с (до 16 Мвыб/с, опция) с заданием последовательности исполнения множества сегментов
Диапазон частот (синус и прямоугольный): от 1 мкГц до 30 МГц
Разрешение и частота дискретизации для сигналов произвольной формы: 16 бит, 250 Мвыб/c, 1 Мвыб/канал
Джиттер, коэффициент нелинейных искажений: < 40 пс; 0,04%
Несимметричность пилообразного сигнала: < 0,05% от 5% до 95% амплитуды сигнала
Суммарная модуляция: сложение любых двух сигналов, независимо от их частоты и амплитуды
Коэффициент заполнения сигнала прямоугольной формы: от 0,01% до 99,99%
Длительность фронта/среза импульсного сигнала: от 8,4 нс до 1 мкс, независимо устанавливаемые, разрешение 100 пс или 3 десят. разряда
Сигналы модуляции/несущей: AM, ЧМ, ФМ, ЧМн, двухпозиционная ФМн, ШИМ, сумма (сигнал несущей + модулирующий сигнал)
Режимы работы: непрерывная генерация, модуляция, свипирование (развёртка) частоты, пакетный режим, стробирование выхода
Диапазон амплитуды (50 Ом), размах: от 1 мВ до 10 В
Погрешность амплитуды: ±1% от установки смещения ±0,25% от установки амплитуды ±2 мВ
Погрешность частоты: ±1 х 10^-6 от установленного значения ±15 пГц; ±0,1 х 10^-6 от установленного значения ±15 пГц (опция 010)
Связанность параметров двух каналов (только 33522A): связанность амплитудных и частотных параметров; идентичные или инвертированные каналы

 Общие характеристики

Интерфейсы: USB, 10/100 BaseT Ethernet, GPIB (опция)
Язык программирования: SCPI1999, IEEE488.2, совместимость с 33210A/33220A
Габаритные размеры: (ширина х высота х глубина, мм)
• настольный вариант: 261,1 х 103,8 х 303,2; в стойке: 212,8 х 88,3 х 272,2
Масса: 3,3 кг

Комплект поставки: CD-ROM c руководствами по эксплуатации, техническому обслуживанию и программированию, программным обеспечением и примерами программирования; CD-ROM c библиотеками вводавывода Agilent IO Libraries Suite, сертификат калибровки, кабель USB, сетевой шнур
