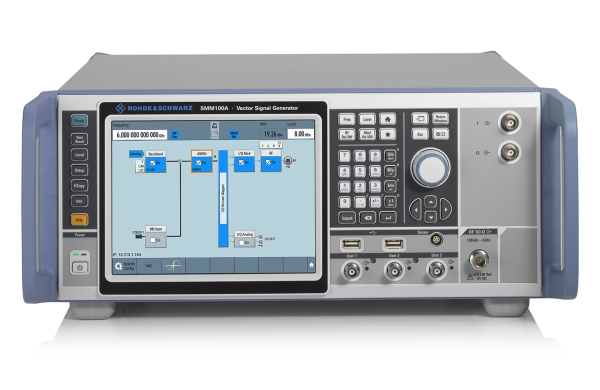

Генератор сигналов Rohde & Schwarz SMM100A

Артикул: 1-381825

  • Частотный диапазон от 100 кГц до 44 ГГц;
  • Ширина полосы внутренней радиочастотной модуляции до 1 ГГц;
  • Отличная частотная характеристика модуляции, EVM и ACPR;
  • Генерация сигналов 5G NR для FR1 и FR2;
  • Готов к будущим требованиям WLAN по частоте и полосе пропускания.

Особенности

  • Частотный диапазон от 100 кГц до 44 ГГц;
  • Ширина полосы внутренней радиочастотной модуляции до 1 ГГц;
  • Отличная частотная характеристика модуляции, EVM и ACPR;
  • Генерация сигналов 5G NR для FR1 и FR2;
  • Готов к будущим требованиям WLAN по частоте и полосе пропускания.

Новый генератор среднего класса SMM100A дополняет линейку генераторов R&S моделями c частотным диапазоном до 6/7/12,75/20/31,8/44 ГГц, с полосой формируемых сигналов до 120/240/500/1000 МГц (в зависимости от опций).

Данный генератор стоит в среднем на 15% - 20% дешевле генератора высшего класса SMW200A с аналогичным функционалом, что делает его привлекательным для использования в условиях производства. Низкий фазовый шум на уровне -134 дБн/Гц (тип) на частоте 1 ГГц при отстройке 20 кГц от несущей позволяет тестировать радарные системы тем пользователям, кто пишет свои сигналы в среде MATLAB.

Сочетание высокой частоты несущей, широкой полосы сигналов и большой глубины памяти генератора произвольных сигналов (до 2 млрд. отсчётов) позволяет использовать генератор SMM100A для испытаний устройств в области телекоммуникаций (в том числе устройств 5G в диапазонах частот FR1 и FR2), приёмников сигналов стандарта 802.15.4z, WLAN IEEE802.11be, модемов для спутниковой связи, радиорелейных линий.

Отличительной особенностью новой модели является высокое качество формируемых цифровых сигналов – измеренное значение неравномерности АЧХ в полосе модуляции 1 ГГц на частотах несущей от 5 ГГц до 35 ГГц не превышает 0,2 дБ, модуль вектора ошибки EVM на частоте 28 ГГц не более 0,8%, что является превосходным показателем.

Наличие опции SMW-K520 наделяет генератор возможностью формировать сигналы распространённых видов модуляций (таких как BPSK, QPSK, QAM, APSK, FSK итд.) в реальном времени прямо из меню прибора, не прибегая к использованию внешнего ПК.

Большинство опций в генераторе открываются постоянными или временными программными ключами, что позволяет гибко планировать бюджет на контрольно-измерительное оборудование по мере необходимости. Обязательными аппаратными опциями являются только опции выбора частотного диапазона, генератора произвольных форм и фазовой когерентности.
